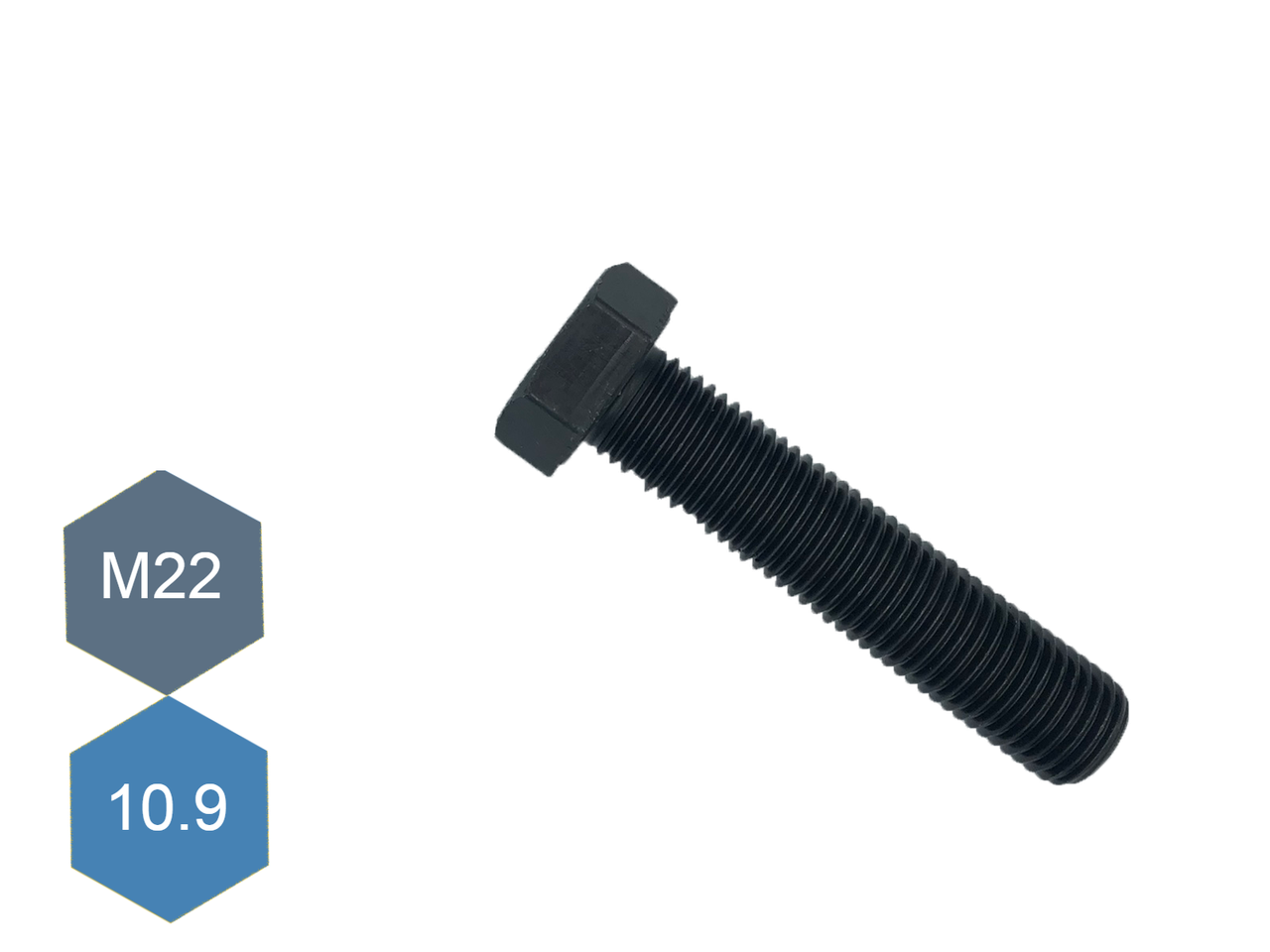

Болт М22х50 шестигранний 10.9 DIN 933, ГОСТ 7805

Болт Din 933 високоміцний - класичний болт з 6-гранною головкою і повною різьбою складається з циліндричного стержня і головки. По всій довжині стрижня нанесена метрична різьба. Матеріал виготовлення: високоміцна легована конструкційна сталь.

Кріплення може бути використаний при досить високих навантаженнях на з'єднаннях завдяки високому класу міцності. Найчастіше болти Din 933 знаходять застосування для кріплення деталей, конструкцій в будівельних і машинобудівних галузях, в меблевому виробництві, літакобудуванні.



Болт Din 933 відповідає ГОСТ 7805, ГОСТ 7798, ISO 4017, PN 82105, DIN 34810.



Таблиця розмірів болта DIN 933, мм:

DIN 933
номінальний діаметр різьби d	22
крок різьби, P1	2,5
розмір під ключ S	32
висота головки, k	14
діаметр описаного кола, e	35,72
довжина, l	16-200



Таблиця з розрахунку орієнтовної ваги болта, кг:



Довжина болта, L	Вага 1шт., кг
16	0,133
18	0,137
20	0,143
22	0,148
25	0,155
28	0,161
30	0,168
35	0,181
40	0,193
45	0,206
50	0,219
55	0,232
60	0,244
65	0,257
70	0,269
75	0,282
80	0,295
85	0,308
90	0,321
95	0,333
100	0,346
110	0,371
120	0,397
130	0,421
140	0,448
150	0,473
160	0,498
170	0,523
180	0,548
190	0,573
200	0,598





ISO 4070 - болт з шестигранною головкою і повною різьбою класу точності А, В. Відрізняється від DIN 933 іншими розмірами голівки під ключ для болтів M10, М12, М14 і М22.

DIN 931 (ISO 4014) - болт з шестигранною головкою та неповною різьбою класу точності А, Ст.

DIN 558 (ISO 4018) - болт з шестигранною головкою і повною різьбою класу точності С. ГОСТ 7798-70 - болт з шестигранною головкою та неповною різьбою класу точності Ст.

ГОСТ 7805-70 - болт з шестигранною головкою та неповною різьбою класу точності А. ГОСТ 15589-70 - болт з шестигранною головкою та неповною різьбою класу точності С.



Гайка DIN 934 M22

Гайка DIN 982 М22

Гайка DIN 985 M22

Шайба DIN 125 M22



Наша компанія пропонує придбати за вигідними цінами якісні болти дрібними і крупними оптовими партіями. Організація на постійних умовах співпрацює з великими виробниками із зарубіжжя, у нас можна придбати надійну продукцію, що точно відповідає стандартам.

Ознайомтеся з детальними умовами співпраці та оформіть замовлення. Великим оптовикам надаються додаткові знижки, можливо постійне постачання якісної кріпильної продукцією підприємств і будівельних організацій. Зв'яжіться з нами по телефону або залиште повідомлення на сайті.
