ISO 7380-2 Болти з напівкруглою головкою та внутрішнім шестигранником з фланцем
Болти (гвинти) стандарт ISO 7380-2 мають головку закругленої форми з невеликим підняттям у центрі (форма півсфери з пресшайбою), що нагадує кнопку.
Стандартні матеріали виготовлення — вуглецева і нержавіюча сталь, але також можуть бути використані інші матеріали залежно від вимог конкретного застосування.
Болти стандарту ISO 7380-2 мають високу міцність, точність і надійність, що робить їх популярними для використання в машинобудуванні, автомобільній промисловості, електроніці та інших галузях промисловості, де важливі точність і надійність з'єднання деталей.
1,84 ₴Готово до відправки5I20L00005I240162L

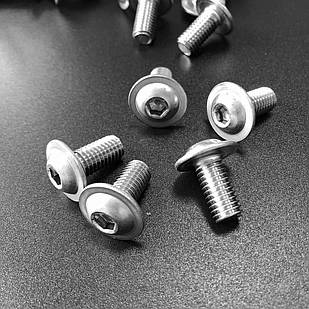

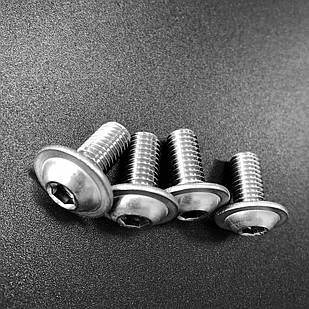

Болт із напівкруглою голівкою і внутрішнім шестигранником із фланцем
Болти ISO 7380-2 мають напівкруглу голівку з буртиком і внутрішнім шестигранником, стрижень із метричною різьбою і виготовляються з різних матеріалів залежно від сфери застосування. Їхня конструкція забезпечує надійність і зручність використання.
| d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | |
| p | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | |
| d1 | max | 6.9 | 9.4 | 11.8 | 13.6 | 17.8 | 21.9 | 26 | 34 |
| min | 6.5 | 9.0 | 11.2 | 12.9 | 17.0 | 21.0 | 25.0 | 32.5 | |
| k | max | 1.65 | 2.20 | 2.75 | 3.3 | 4.4 | 5.5 | 6.6 | 8.8 |
| min | 1.4 | 1.95 | 2.50 | 3.0 | 4.1 | 5.2 | 6.24 | 8.4 | |
| c | max | 0.7 | 0.8 | 1.0 | 1.2 | 1.5 | 2.0 | 2.4 | 2.8 |
| min | 0.55 | 0.65 | 0.8 | 1.0 | 1.25 | 1.7 | 2.1 | 2.5 | |
| Snom | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | |

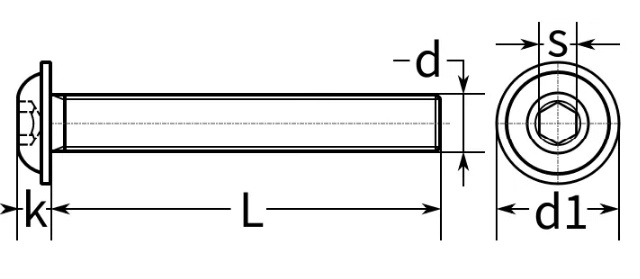

Позначення:
d — номінальний діаметр різьби
d1 — діаметр капелюшка
k — висота головки
s — розмір внутрішнього шестигранника під ключ
l — довжина болта
У яких промислових галузях найчастіше використовують болти DIN 7380-2?

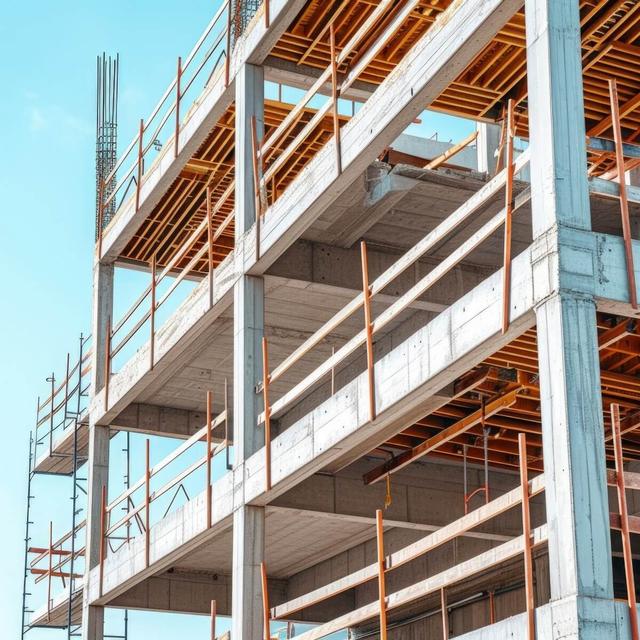

у будівництві для монтажу конструкцій, таких як каркаси будівель, а також у фасадних роботах і під час встановлення покрівлі;

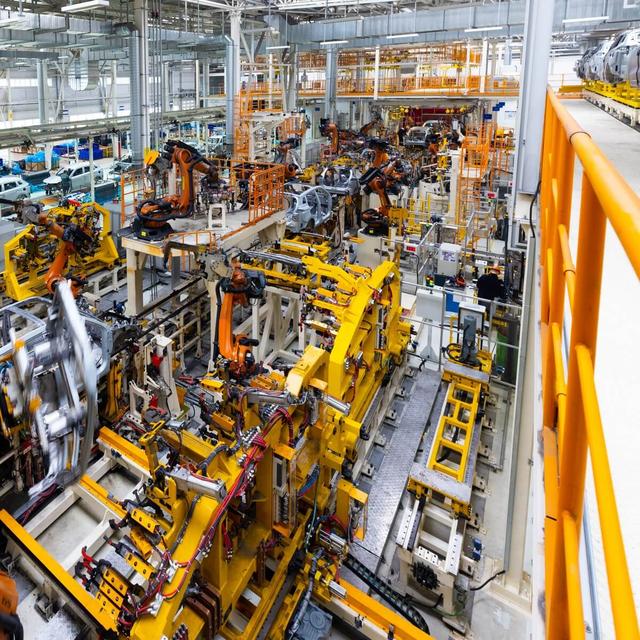

у машинобудуванні для кріплення різних деталей і вузлів машин, забезпечуючи надійність з'єднань;
в автомобільній промисловості використовуються для кріплення компонентів, включно з елементами кузова і підвіски;
у сільському господарстві застосовуються в сільськогосподарській техніці та обладнанні, де важлива міцність і надійність з'єднань;
в електроніці для кріплення корпусів і внутрішніх компонентів, забезпечуючи надійне з'єднання;
у меблевій промисловості знаходять застосування у виробництві меблів, де потрібен акуратний зовнішній вигляд і надійне кріплення;
у суднобудуванні для кріплення елементів конструкції, що піддаються впливу вологи та корозії.
Таким чином, болти DIN 7380-2 є універсальним кріпленням, яке знаходить застосування в найрізноманітніших галузях завдяки своїй міцності та надійності.
