DIN 916 Гвинти установочні з внутрішнім конусом
Отримати консультацію і купити гвинти DIN 916 установочні з внутрішнім конусом
ви можете через кошик на сайті або за телефоном.
Ми гарантуємо високу якість товару на сайті. Дзвоніть (067) 818 16 07
Гвинти DIN 916 купити в Україні оптом і в роздріб

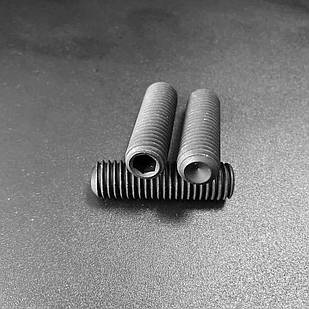

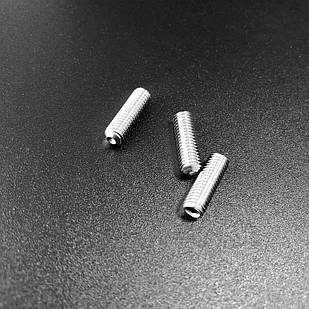

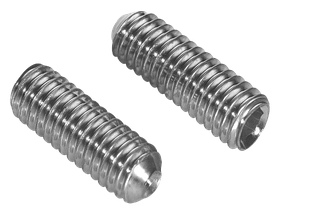

Особливістю конструкції даного гужона є те, що він без головки, з одного боку має поглиблення у формі внутрішнього шестигранника, а з іншого боку сферичний наконечник (ще його називають гвинт із засвердленим кінцем).
Основне завдання гвинта — забезпечення рухомого контакту, фіксація з самоустановкою. Тип навантаження — комбінований з упором сферичної форми. Виготовляється, як і більшість установчих гвинтів, з вуглецевих і нержавіючих сталей.
Гвинт din 916 — технічні характеристики, мм
| d | M1.4 | M1.6 | M1.8 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
| S | 0.7 | 0.7 | 0.7 | 0.9 | 1.3 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 12 |
| dw max | 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 2 | 2.5 | 3 | 5 | 6 | 8 | 9 | 10 | 14 | 16 |
| t min | 0.6 | 0.7 | 0.8 | 0.8 | 1.2 | 1.2 | 1.5 | 2 | 2 | 3 | 4 | 4.8 | 5.6 | 6.4 | 8 | 10 |
| t max | 1.4 | 1.5 | 1.6 | 1.7 | 2 | 2 | 2.5 | 3 | 3.5 | 5 | 6 | 8 | 9 | 10 | 12 | 15 |
| l | 2-6 | 2-8 | 2-8 | 2-10 | 2.5-12 | 3-20 | 4-30 | 4-40 | 5-50 | 6-80 | 8-80 | 10-80 | 20-50 | 16-100 | 20-90 | 30-100 |
Умовні позначення:
d — діаметр;
S — розмір під ключ;
dw max — діаметр внутрішнього конуса;
t — глибина шліца;
l — довжина.
Порівняльна таблиця установчих гвинтів за стандартами:
| Характеристика | DIN 913 | DIN 914 | DIN 915 | DIN 916 |
| Назва | Гвинт установочний з плоским кінцем | Гвинт установочний з гострим кінцем | Гвинт установочний з цапфою | Гвинт установчий із сферичним кінцем |
| Форма кінця | Плоский (тупий) | Гострий (конічний) | З цапфою | Сферичний кінець |
| Внутрішній шліц | Внутрішній шестигранник | Внутрішній шестигранник | Внутрішній шестигранник | Внутрішній шестигранник |
| Основне застосування | Фіксація без пошкодження поверхні | Жорстка фіксація в пазах/углибленнях | Точна фіксація з контактною опорою | Самоустановлююча фіксація з рухомим контактом |
| Особливості конструкції | Без виступаючої головки, утоплений монтаж | Конічний гострий кінець забезпечує фіксацію в пазах | Цапфа забезпечує точне позиціювання | Сферичний кінець дозволяє деяку рухливість |
| Матеріал | Сталь, легована/нержавіюча | Сталь, легована/нержавіюча | Сталь, легована/нержавіюча | Сталь, легована/нержавіюча |
| Типові розміри | Діаметр від М1,6 до М24 | Діаметр від М1,6 до М24 | Дрібні розміри, точне центрування. Діаметр від М3 до М24 | Дрібні розміри, точне центрування. Діаметр від М3 до М24 |
| Тип нагрузки | Осьова зсувна | Осьва, з упором на деталь | Контактна опора, упор цапфи | Контактна опора з можливою рухливістю |
| Приклади застосування | Машинобудування, приладобудування, меблі | Верстатобудування, машинобудування, електроніка | Вимірювальна техніка, прецизійні механізми | Підшипники, механізми з рухливістю |
Наші менеджери допоможуть підібрати потрібний тип установчого гвинта залежно від завдання, враховуючи його конструктивні особливості та застосування. Телефонуйте 066 062 09 99!
