DIN 7984 Болти з низькою циліндричною головкою і внутрішнім шестигранником

Болти з низькою головкою і внутрішнім шестигранником ДИН 7984

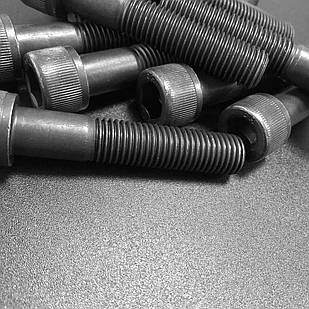

Болти DIN 7984 представляють собою нестандартний вид кріплення, що відрізняється конструктивною особливістю — низькою голівкою циліндричної форми з поглибленням під шестигранний ключ.



Широко використовуються в умовах, де потрібен мінімальний виступ головки над поверхнею, і стандартні болти не підійдуть.



Аналоги стандарту: DIN 912, ГОСТ 11738-84, ISO 4762.





Матеріали виготовлення:



   вуглецева сталь для загального застосування;



   нержавіюча сталь для використання в агресивних середовищах;



   латунь для декоративних цілей;



   алюміній, де потрібна мінімальна вага кріплення.







Які класи міцності використовуються під час виробництва болтів DIN 7984?





Ці класи міцності визначають, як болти поводитимуться під навантаженням і в різних умовах експлуатації.





Види покриттів для болтів



    без покриття — це стандартний варіант, який підходить для використання в умовах, де немає ризику корозії.



   цинкове покриття є найбільш поширеним. Воно захищає сталь від корозії та збільшує довговічність болтів, особливо в агресивних середовищах.



   інші покриття — у деяких випадках можуть використовуватися спеціальні покриття, як-от фосфатування або порошкове фарування, для підвищення корозійної стійкості та поліпшення естетичного вигляду.





Таким чином, вибір типу покриття для болтів DIN 7984 залежить від умов експлуатації та вимог до довговічності кріплення.







Характеристики болта DIN 7984, мм





d		М3	М4	М5	М6	М8	М10	М12	(М14)	М16	(М18)	М20	(М22)	М24
p		0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
b min	l≤125	12	14	16	18	22	26	30	34	38	42	46	50	54
	125<l≤200	-	-	-	-	28	32	36	40	44	48	52	56	60
	l>200	-	-	-	-	-	-	-	-	57	61	65	69	73
d k nom		5.5	7	8.5	10	13	16	18	21	24	27	30	33	36
k max		2	2.8	3.5	4	5	6	7	8	9	10	11	12	13
S nom2		2	2.5	3	4	5	7	8	10	12	12	14	14	17

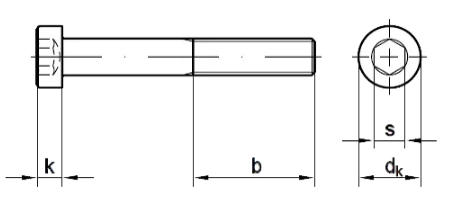

Позначення:

d — номінальний діаметр різьби

dk — діаметр циліндричної головки гвинта

k — висота головки

s — розмір внутрішнього шестигранника під ключ

b — довжина різьби болта



Сфери застосування болтів із низькою циліндричною головкою



    машинобудування: кріплення деталей у місцях з обмеженим простором



    електроніка: кріплення плат, корпусів і компонентів



    меблева промисловість: складання меблів з мінімальним виступанням кріплення



    автомобілебудування: кріплення деталей інтер'єру та екстер'єру



    авіація і космонавтика: кріплення панелей і обладнання.





Таким чином, болти з низькою головкою DIN 7984 — це універсальний метиз, який завдяки своїй компактній конструкції знаходить застосування в багатьох галузях промисловості
