Шпилька трапецеїдальна

Технічні характеристики та сфера застосування трапецеїдальних шпильок





Шпилька з трапецеїдальною різьбою (ходовий гвинт) — це спеціалізоване кріплення, що орієнтоване на роботу в умовах значного тертя та високих осьових зусиль. Трапецієподібна різьба в шпильках використовується переважно для передачі зворотно-поступального руху та осьових навантажень. Основною геометричною фігурою цієї різьби є рівнобока трапеція з кутом профілю 30°.

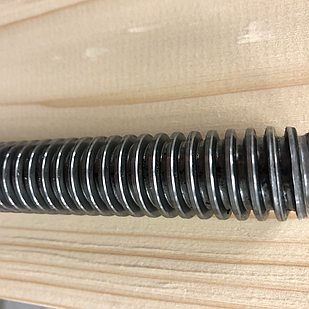

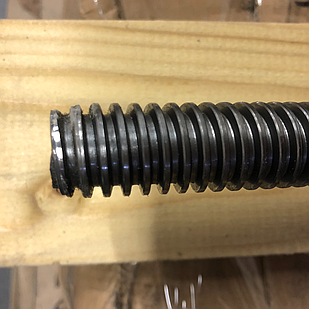

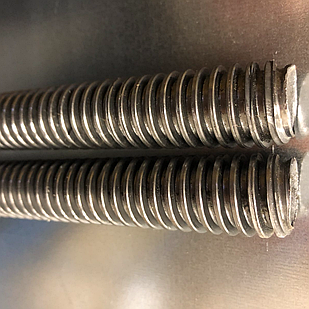

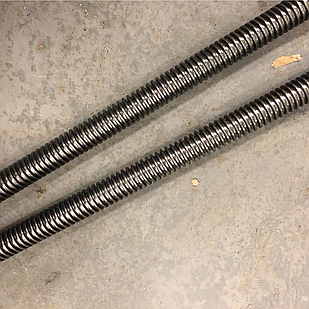

Маркування шпильки містить позначення Tr (натомість у шпильки з метричною різьбою буде позначення М), номінальний діаметр та крок різьби у міліметрах (наприклад, Tr 16х4, Tr 20х4, Tr 36х6). Також в асортименті доступні проміжні та великогабаритні діаметри: Tr12, Tr18, Tr22, Tr28, Tr40, Tr50.







Таблиця стандартних розмірів шпильок DIN 976 з трапецієподібною різьбою







d	TR26	TR28	TR30	TR32	TR36	TR40	TR44
крок різьби TR	5	5	6	6	6	7	7
довжина l, мм	1000	1000	1000	1000	1000	1000	1000





d — діаметр;

l — довжина





Переваги технології холодної накатки різьби в шпильках



На відміну від нарізання різцем, трапецеїдальна шпилька виготовляється шляхом холодної пластичної деформації (накатки). Це дає ряд суттєвих переваг для експлуатації:



1. Зміцнення поверхневого шару: Волокна металу не перерізаються, що підвищує міцність виробу на розрив та зсув.

2. Низька шорсткість (Ra 0.8–0.4): Спеціальне полірування западин і бокових граней зменшує знос суміжної гайки та підвищує ККД передачі.

3. Ефект самогальмування: При кроці різьби, де кут підйому витків менший за кут тертя, система утримує вантаж без застосування додаткових гальмівних пристроїв.





Галузі застосування та вибір супутнього кріплення





Трапецеїдальні різьбові стрижні є базовим елементом для:



☑️  Машинобудування та верстатобудування: Регулювальні гвинти, приводи подачі металообробних верстатів, ходові гвинти для тисків та затискних пристроїв. Для збирання станин та корпусів у нас ви можете підібрати високоміцні болти та загартовані плоскі шайби.





☑️  Промислового та гідротехнічного обладнання: Запірна арматура, шлюзові засувки, затискні станції. Для надійного сполучення з гвинтом рекомендуємо використовувати спеціальні трапецеїдальні гайки відповідного діаметра та матеріалу.



☑️  Будівництва та монтажних робіт: Використовуються для стяжки важких систем, монтажу опалубки, позиціонування важкого обладнання на фундаменті (разом із фундаментними болтами). При закріпленні конструкцій до бетону часто застосовують розпірні анкери.



☑️  Дизайну та інтер'єру: Завдяки вираженому масивному профілю, шпильки Tr нерідко застосовуються як декоративні та несучі елементи в дизайн-проєктах у стилі LOFT (освітлення, стелажі, меблеві каркаси).







Як правильно вибрати та купити трапецеїдальну шпильку?





Під час вибору шпильки з трапецієподібною різьбою враховуйте:



1. Величину осьового навантаження: Визначає необхідний зовнішній діаметр та клас міцності матеріалу.

2. Швидкість переміщення: Визначає вимоги до матеріалу суміжної гайки (сталь по сталі — для рідкісного використання; бронза по сталі — для інтенсивної роботи).

3. Умови довкілля: Для агресивних середовищ або харчової промисловості обирайте нержавіючу сталь, для закритих сухих приміщень — вуглецеву сталь C45 без покриття або з оцинкуванням.





Ціна шпильки залежить від маркування, діаметра, кроку та використаної марки сталі. Метизна торгова компанія пропонує прямі поставки, оптові знижки та швидку доставку по всій Україні (Київ, Харків, Дніпро, Одеса, Полтава) безпосередньо зі складу в Київській області.





Потрібна допомога з розрахунком різьбової пари чи вибором ходового гвинта? Звертайтесь до наших менеджерів за консультацією!





Шпилька з трапецієподібною різьбою в асортименті — телефонуйте 067 818 16 07
