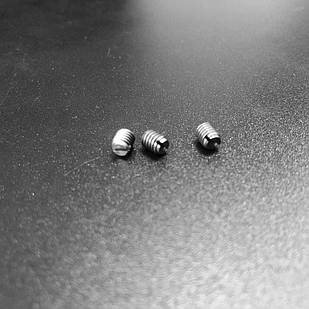

DIN 551 Гвинти установочні з прямим шліцем та плоским кінцем

Гвинт установчий DIN 551 (ГОСТ 1477 93): технічні характеристики,
стандарти та область застосування

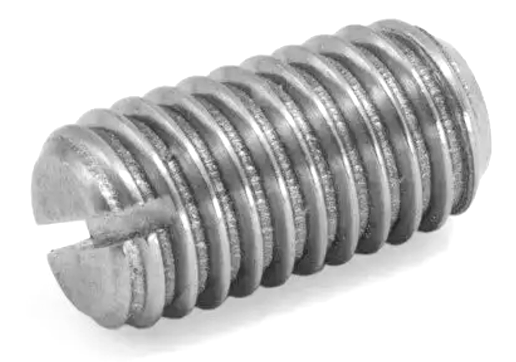

Гвинт за стандартом DIN 551 — це схожий на різьбовий стрижень металевий метиз без головки. На відміну від звичайних гвинтів, у нього відсутня головка. На одному з кінців має прямий шліц. Плоский торець на іншому кінці впирається в деталь, не пошкоджуючи її поверхню. Конструкція включає прямий шліц для зручності затягування за допомогою стандартної викрутки. Для виробництва стопорних гвинтів використовуються різні матеріали: найчастіше сталь із захисними антикорозійними шарами, нержавіюча сталь марок A2 або A4, латунь, а також поліамід, що застосовується для спеціалізованих завдань. Гвинти DIN 551 бувають різних діаметрів і довжин, що дозволяє підібрати оптимальний варіант під конкретні завдання.





Аналогами гвинтів за стандартом DIN 551 є стандарти ГОСТ 1477-93 та ISO 4766. Хоча параметри та монтажні вимоги у них схожі, ГОСТ має деякі особливості щодо допусків та областей застосування, пристосовані до національних норм. ISO 4766 є технічним еквівалентом DIN 551 на міжнародному рівні. Знання цих стандартів важливе для вибору сумісних і якісних кріплень при ремонті або виробництві.





Гвинт ГОСТ 1477 93 — основні параметри та технічні вимоги





Гвинт установчий DIN 551 характеризується номінальним діаметром різьби (зазвичай від М2 до М12), довжиною і кроком різьби відповідно до стандарту. Для підвищення міцності гвинти виготовляються з класами міцності, наприклад 8.8, і можуть мати захисні покриття: цинкування для захисту від корозії, оксидування та інші. Плоский кінець гвинта захищає місця з'єднань від пошкоджень, а прямий шліц забезпечує надійність затягування.





Технічні характеристики гвинтів DIN 551, мм







d		M1	M1.2	M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10	M12
P		0.25	0.25	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5	1.75
d p	min	0.25	0.35	0.55	0.75	1.25	1.75	1.95	2.25	3.2	3.7	5.2	6.64	8.14
	max	0.5	0.6	0.8	1	1.5	2	2.2	2.5	3.5	4	5.5	7	8.5
n		0.2	0.2	0.25	0.25	0.4	0.4	0.5	0.6	0.8	1	1.2	1.6	2





Умовні позначення:



(  ) розмір не рекомендується до використання;



P — крок різьби;



d — діаметр;



dp — діаметр виступу;



n — ширина паза;



l — довжина.



Установочні гвинти за стандартом DIN 551 та їх аналоги, що відповідають ГОСТ 1477-93 та ISO 4766, є міцними та надійними кріпленнями, що забезпечують точну фіксацію компонентів у найрізноманітніших механізмах. Вибір гвинта з плоским кінцем з якісних матеріалів і з дотриманням стандартів гарантує довгий термін служби і безпеку конструкцій. Рекомендується купувати гвинти у перевірених виробників і контролювати відповідність продукції нормативам, щоб уникнути проблем в експлуатації. Особливу увагу варто приділяти правильному розміру і класу міцності, щоб забезпечити надійність кріплення і довговічність виробу.
