DIN 914 Гвинти установочні з внутрішнім шестигранником та конічним кінцем

Гвинти DIN 914  купити в Україні оптом і в роздріб

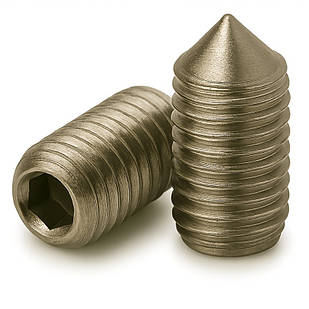

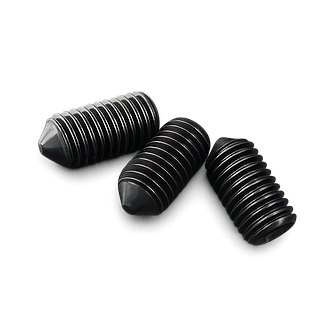

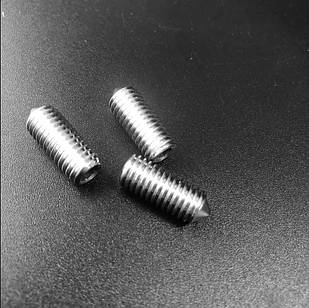

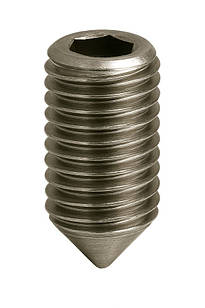

Установчий гвинт за стандартом DIN 914 представляє собою циліндричний стрижень без виступаючої головки з метричною різьбою по всій довжині, оснащений внутрішнім шестигранником (Inbus) для затягування за допомогою шестигранного ключа. Конічний загострений кінець призначений для точкового затискання і врізання в поверхню деталі. Це забезпечить особливо надійне зчеплення і фіксацію. Різьба за стандартом метрична з повним кроком, зазвичай великим. Найчастіше для виготовлення гвинтів установчих використовують вуглецеву сталь, найчастіше це буде марка 45H, яка може мати додаткове покриття (наприклад, гальванічне оцинкування) для захисту від корозії. Рідше нержавіючу сталь марок А2 (майже завжди для харчової та медичної галузей) і А4 сталь в суднобудуванні та хімічній промисловості завдяки стійкості до агресивних середовищ і кислот завдяки додаванню молібдену.





Гвинт din 914 — технічні характеристики, мм









d		M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M16	M20	M24
p		0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3
d p	min	0.55	0.75	1.25	1.75	2.25	3.2	3.7	5.2	6.64	8.14	11.57	14.57	17.57
	max	0.8	1.00	1.50	2.00	2.50	3.5	4.0	5.5	7.00	8.50	12.00	15.00	18.00
e		0.8	1.0	1.43	1.73	2.3	2.87	3.44	4.6	5.72	6.86	9.15	11.43	13.72
t 1 з кутом конуса 120°		0.7	0.8	1.2	1.2	1.5	2	2	3	4	4.8	6.4	8	10
t 2 з кутом конуса 90°		1.5	1.7	2	2	2.5	3	3.5	5	6	8	10	12	15
S nom		0.7	0.9	1.3	1.5	2	2.5	3	4	5	6	8	10	12

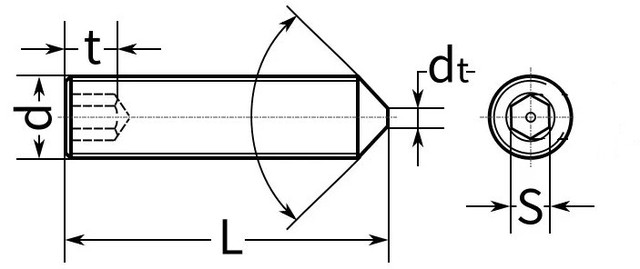

Умовне позначення:

p — крок різьби;

dp — діаметр;

t — глибина шліца;

l — довжина;

S nom — розмір під ключ.





Де застосовуються гвинти DIN 914



Гвинти за стандартом DIN 914 (аналоги ISO 4027, ГОСТ 8878-93) часто мають попит в різних сферах легкої та важкої промисловості. Їх популярність обумовлена універсальністю і наявністю загостреного кінця. Корозійна стійкість і можливість повністю прихованого монтажу важливі в зонах, де потрібна чистота, гігієна і безпека. Фіксація проводиться без виступаючих частин, що знижує ризик накопичення забруднень і спрощує санітарну обробку.  Розглянемо коротко основні сфери застосування:



⚙️  Машинобудування та приладобудування



Використовуються для кріплення шківів, втулок, зірочок, підшипників, шестерень на валах. Гострий кінець гужона дозволяє надійно фіксувати ці елементи, запобігаючи їх прокручуванню або переміщенню. Особливо актуально при складанні та ремонті верстатів, мотор-редукторів, приладів точної механіки. Також використовуються для установки стопорних кілець, фіксації рухомих частин механізмів і обладнання, де потрібне втоплене кріплення без виступаючої головки.





⚙️  Будівництво



У будівництві гужони застосовуються для прихованої фіксації металевих конструкцій і елементів інженерних систем — профілі, балки, трубопроводи, каркаси. Гострий кінець проникає в структуру деталі, що збирається, і забезпечує механічну міцність і жорсткість з'єднання. Монтаж проводиться так, що кріплення повністю приховане всередині деталі, що важливо для естетики і безпеки.





⚙️  Авіаційна промисловість



В авіаційній промисловості використовуються при необхідності легкої, міцної і прихованої фіксації вузлів і агрегатів з мінімальним ризиком відгвинчування в умовах вібрацій.





⚙️  Меблева промисловість



У меблях гужони служать для надійної потайної фіксації деталей каркаса, елементів розкладних або збірних конструкцій, кріплення направляючих, тримачів та інших з'єднувальних вузлів. Такий спосіб кріплення запобігає люфту, робить вузли непомітними і не псує зовнішній вигляд меблів.





⚙️  Харчова та медична промисловість

Тут вони використовуються для кріплення робочих частин харчового обладнання — камер теплової обробки, мішалок, різного роду приводних і кріпильних вузлів, а також корпусів і рам. Завдяки відсутності виступаючих частин забезпечується безпека роботи з продуктами та механічним персоналом.



У медицині використовуються для фіксації деталей медичного обладнання, інструментів, корпусних частин і рухомих з'єднань, де важлива надійна фіксація без виступаючих елементів, що виключає ризик пошкодження тканин або забруднення процесів. Висока міцність і стійкість до багаторазової обробки, стерилізації та агресивних миючих засобів дозволяють застосовувати такі гвинти в хірургічних приладах, діагностичному обладнанні та лабораторній техніці.





Ми пропонуємо вигідні ціни на гужони DIN 914 як в роздріб, так і оптом.
