DIN 960 Болти з дрібним кроком різьби неповна різьба

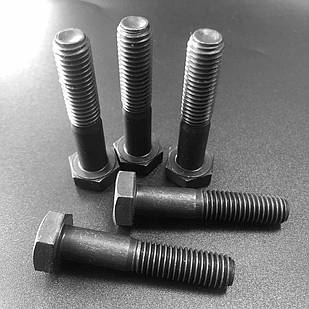

Що таке болт DIN 960





Болт DIN 960 — це шестигранний болт з частковою різьбою та дрібним кроком різьби, який використовується у відповідальних з’єднаннях з підвищеними вимогами до міцності та точності. Стандарт відповідає міжнародному аналогу ISO 8765 та широко застосовується в машинобудуванні, будівництві та ремонті техніки. На відміну від болтів із стандартним (крупним) кроком, болт з дрібною різьбою DIN 960 забезпечує:



• більш надійне фіксування з’єднання;

• підвищену стійкість до вібрацій;

• точніше регулювання затягування.



Саме тому такі болти обирають для вузлів, де важлива довговічність і стабільність роботи. У каталозі представлені болти DIN 960 різних розмірів і класів міцності, що дозволяє підібрати оптимальне рішення під конкретні задачі.



Шукаєте ISO 8765? Це міжнародний аналог DIN 960, який ви можете купити у нас.





Дрібнорізьбові болти також показали свою надійність і в з'єднаннях, які піддаються сильним навантаженням і вібраціям. За допомогою гайок і шайб відповідного діаметра болти з дрібною різьбою надійно фіксують з'єднувані деталі.  Якщо вам потрібен болт з аналогічними характеристиками, але повною різьбою, рекомендуємо переглянути розділ Болти DIN 961.

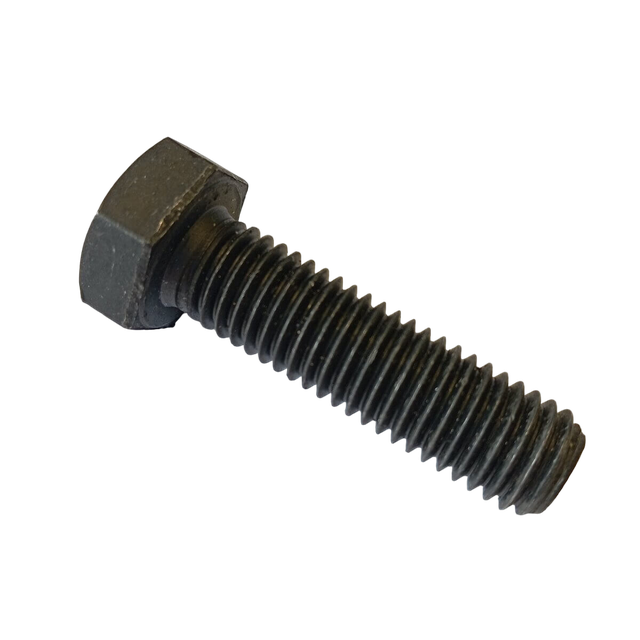

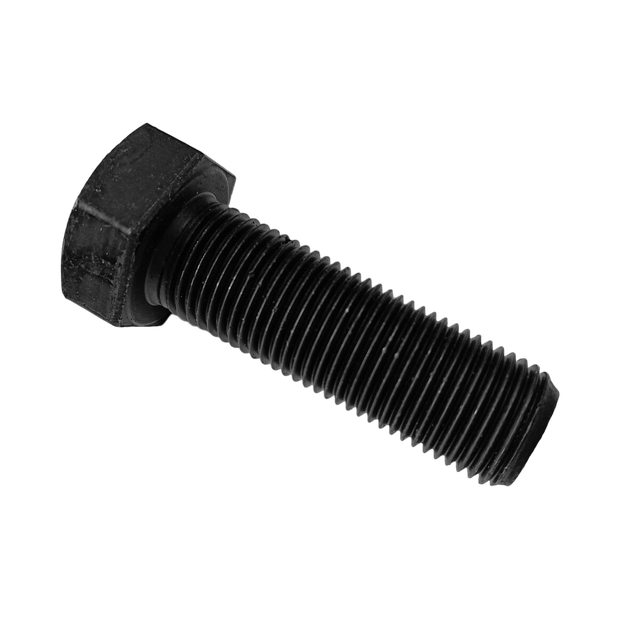

          болт з дрібним кроком різьби                                                                       болт із стандартним кроком різьби





Особливості болтів з дрібною різьбою





Болт із дрібним кроком різьби — це спеціалізоване кріплення, розроблене для вузлів, де стандартного метричного кроку недостатньо для забезпечення безпеки та надійності. Використання стандарту DIN 960 надає конструкції ряд унікальних експлуатаційних характеристик:



1. Висока стійкість до самовідкручування

Дрібна різьба має менший кут підйому витка. Це значно збільшує силу тертя в різьбовому з'єднанні, що робить його стійким до постійних вібраційних та динамічних навантажень. Саме тому DIN 960 є стандартом де-факто в автомобілебудуванні (вузли двигуна, трансмісії, підвіски).



2. Підвищена міцність стрижня

Завдяки меншій глибині нарізки різьби, внутрішній діаметр стрижня болта залишається більшим, ніж у болтів зі стандартним кроком. Це підвищує опір болта на розрив та зріз, що дозволяє кріпленню витримувати критичні тиски у високонавантажених з'єднаннях.



3. Точність регулювання та затягування

Дрібний крок дозволяє здійснювати максимально точне позиціонування деталей та герметизацію з'єднань. Один оберт болта DIN 960 переміщує деталь на меншу відстань, ніж у стандартному кріпленні, що важливо для налаштування механізмів та запобігання перетягуванню.



4. Герметичність з'єднання

За рахунок щільного прилягання витків, дрібна різьба краще протидіє протіканню газів та рідин через нарізне з'єднання. Це робить такі болти затребуваними у гідравлічних системах та паливному обладнанні.



5. Робота в тонкостінних деталях

Оскільки витки дрібної різьби мають меншу висоту, їх можна розмістити у більшій кількості на тій самій довжині з'єднання. Це дозволяє надійно закріплювати деталі з невеликою товщиною стінок, де стандартна різьба може просто "зірватися".

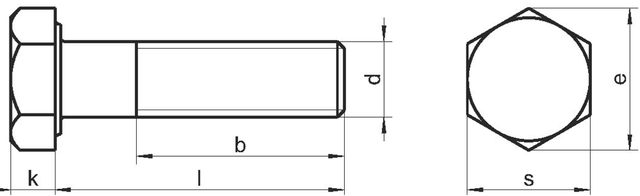

Технічні характеристики та особливості DIN 960 (ISO 8765)









Діаметр, d, Крок різьби		М30х2	М36х3	М39х3	М42х3	М45х3	М48х3	М52х3	М56х4	М60х4	М64х4
b min	l≤125	66	78	84	90	96	102	-	-	-	-
	125<l≤200	72	84	90	96	102	108	116	124	132	140
	l>200	85	97	103	109	115	121	129	137	145	153
Висота головки, k		18,7	22,5	25	26	28	30	33	35	38	40
Розмір під ключ, s		46	55	60	65	70	75	80	85	90	95



d — діаметр

b — довжина різьби

k — висота головки

s — розмір під ключ

l — довжина болта





Матеріали та захисне покриття болтів DIN 960



Надійність різьбового з'єднання безпосередньо залежить від фізико-хімічних властивостей металу. Оскільки болти з дрібною різьбою DIN 960 найчастіше застосовуються у вузлах, що працюють під напругою, ми приділяємо особливу увагу якості сировини та методам її захисту.



1. Марки сталі та класи міцності



У нашому асортименті представлені болти, виготовлені з якісних вуглецевих та легованих сталей (наприклад, 35, 40Х, 30ХГСА). Ви можете обрати кріплення наступних класів:





⚙️  Клас 8.8: Високоміцне кріплення, що витримує значні статичні та динамічні навантаження. Оптимальний вибір для загального машинобудування.



🏗️  Клас 10.9: Болти підвищеної міцності. Використовуються у високонавантажених з'єднаннях, де потрібна максимальна стійкість до розриву (автомобілебудування, важка спецтехніка).



💎  Клас 12.9: Найвищий стандарт міцності для екстремальних умов експлуатації та критичних вузлів конструкцій.





2. Варіанти захисного покриття



Залежно від умов експлуатації (вологість, агресивне середовище), ви можете замовити болти з різними типами обробки:





✨  Гальванічне оцинкування (white zinc): Найпопулярніший варіант. Шар цинку товщиною 8–12 мкм забезпечує гарний естетичний вигляд та базовий захист від корозії в закритих приміщеннях.



🌊  Гаряче оцинкування: Створює товстий захисний шар, ідеальний для використання на відкритому повітрі та в умовах підвищеної вологості.



🌑  Фосфатування або оксидування (чорні болти): Використовується переважно для болтів класів 10.9 та 12.9. Таке покриття утримує мастило на поверхні, що полегшує монтаж та дає короткочасний захист від іржі.



🏗️  Без покриття (Black): Чиста сталь, призначена для вузлів, які надалі будуть фарбуватися або працюватимуть у масляному середовищі.





Коли варто обирати болти з дрібною різьбою?



Більшість стандартних конструкцій збираються на болтах із великим (основним) кроком. Однак існують сценарії, де використання DIN 960 з дрібною різьбою є не просто рекомендацією, а технічною необхідністю.



Обирайте дрібний крок різьби, якщо вузол піддається постійним вібраціям. Це основна причина використання дрібної різьби в автомобілебудуванні, авіації та важкому машинобудуванні. Завдяки меншому куту нахилу витків, такі болти мають значно вищий опір до самовільного розкручування. Якщо деталь постійно "трясе", звичайний болт може послабити хват, а дрібна різьба триматиме мертво.



Також використовують коли потрібна висока точність налаштування. Дрібна різьба дозволяє здійснювати мікрометричне регулювання. Оскільки за один повний оберт болт проходить меншу відстань по осі, ніж стандартний, ви можете набагато точніше виставити зазор або зусилля притискання деталей.



Обирайте коли працюєте з тонкостінними деталями — коли товщина стінки деталі обмежена (наприклад, труба або тонкий лист металу), стандартний крок може дати лише 1-2 витки зачеплення, що дуже ненадійно. Дрібний крок дозволяє розмістити більшу кількість витків на тій самій товщині металу, забезпечуючи надійну фіксацію. Також в тих випадках, коли потрібна підвищена герметичність. Через меншу висоту витків та їхню щільність, шлях для потенційного витоку рідини або газу через різьбове з'єднання набагато складніший. Тому DIN 960 часто зустрічається в гідравлічних вузлах, де важливо мінімізувати ризик протікання під тиском.





Поширені питання про болти DIN 960





1. Чим відрізняється болт DIN 960 від DIN 961?



Головна відмінність — у довжині різьби. DIN 960 має неповну різьбу (гладка частина стрижня + різьбова частина), тоді як DIN 961 — це такий самий болт із дрібним кроком, але з повною різьбою до самої головки.



2. Який аналог DIN 960 за стандартом ISO або ДСТУ (ГОСТ)?



Міжнародним аналогом є стандарт ISO 8765. В українських стандартах (ДСТУ) найближчим відповідником є ГОСТ 7798-70 (у виконанні з дрібним кроком), проте слід враховувати можливі розбіжності у розмірах голівки «під ключ».



3. Чому для автопрому краще купувати болти з дрібною різьбою?



Дрібний крок різьби має менший кут підйому спіралі. Це забезпечує високу вібростійкість — такий болт набагато важче відкручується самовільно при постійних вібраціях двигуна або підвіски автомобіля. Також дрібна різьба дозволяє проводити більш точне регулювання затягування.



4. Чи підійде звичайна гайка до болта DIN 960?



Ні. До болта DIN 960 (наприклад, М12 з кроком 1.25) обов'язково потрібна гайка з таким самим дрібним кроком. Стандартна гайка (з кроком 1.75) просто не накрутиться або пошкодить витки різьби.



5. Який клас міцності вибрати: 8.8 чи 10.9?



8.8 — підходить для більшості стандартних інженерних завдань та будівництва.



10.9 — рекомендується для критичних вузлів, що працюють під величезним тиском (ходова частина вантажівок, сільгосптехніка, спецобладнання).

6. Як маркується крок різьби на болтах?

Якщо в описі вказано просто «М12», то крок стандартний (великий). Для DIN 960 маркування обов'язково включає крок, наприклад: М12х1.25 або М14х1.5.

Ми також пропонуємо послуги з виготовлення нестандартних болтів за Вашими кресленнями та ескізами. Виконання замовлення, відвантаження і доставка товару здійснюються в середньому за 7-10 робочих днів.



Ціни на болти DIN 960 залежать від класу міцності обраного виробу і матеріалу. Також ціна залежить від довжини виробу.







 Для придбання болтів з дрібною різьбою ви можете зв'язатися з нашими менеджерами за телефоном 067 818 16 07.
