DIN 580 Римболти

Рим-болти (ГОСТ 4571-73, DIN 580, ISO 3266) виготовляються з вуглецевої легованої сталі марки C15E (аналог 15). Найбільшою популярністю користуються болти з нержавіючої сталі А4 і оцинковані гальванічним методом.

Альтернативні назви — рим болт, ремболт, рем болт, болти з кільцем, болти з вушком, болти з провушиною, болти такелажні.

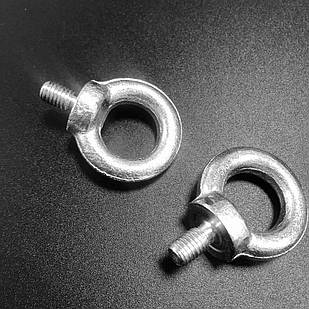

DIN 580 Рим-болт нержавіючий A4

66,24 ₴
Готово до відправки
N5M80000NB5M806001

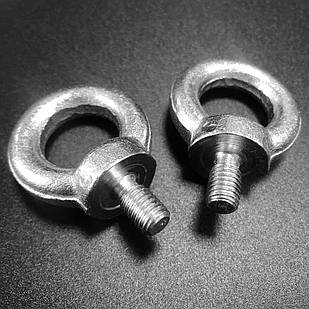

DIN 580 Рим болт оцинкований

23,40 ₴
Готово до відправки
5M8200000B5M806200

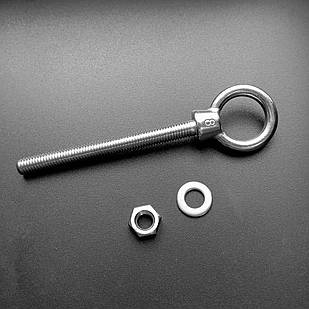

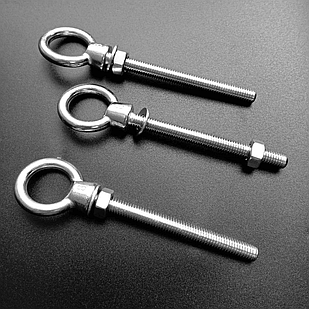

Рим болт довгий з шайбою і гайкою

96,77 ₴
В наявності
N5M80000NC5M806801

Рим болт (ремболт) DIN 580, ГОСТ 4571-73

Сфера застосування рим болтів — створення кріплень під час такелажних, вантажопідйомних і розвантажувальних робіт. Рим-болти в парі з рим-гайками DIN 582 значно полегшують процес транспортування важкого обладнання, верстатів, металевих конструкцій.

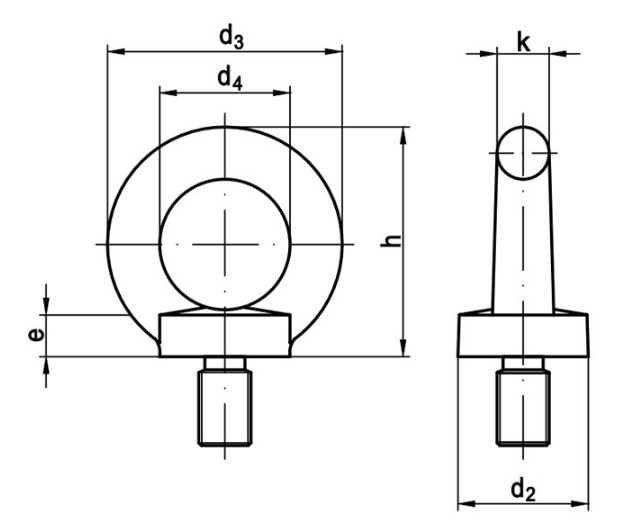

Технічні характеристики DIN 580

Умовні позначення:

d2 — діаметр буртика;

d3 — зовнішній діаметр буртика;

d4 — внутрішній діаметр кільця;

h — висота болта без різьби;

e — висота буртика;

k — товщина кільця.

Розміри рим болтів

Діаметр різьби	d2	d3	d4	h	e	k
М6	20	36	20	36	6	8
М8	20	36	20	36	6	8
М10	25	45	25	45	8	10
М12	30	54	30	53	10	12
М14	35	63	35	62	12	14
М16	35	63	35	62	12	14
М18	40	72	40	71	14	16
М20	40	72	40	71	14	16
М22	50	90	50	90	18	20
М24	50	90	50	90	18	20
М27	65	108	60	109	22	24
М30	65	108	60	109	22	24
М33	75	126	70	128	26	28
М36	75	126	70	128	26	28
М39	85	144	80	147	30	32
М42	85	144	80	147	30	32
М45	100	166	90	168	35	38
М48	100	166	90	168	35	38
М52	110	184	100	187	38	42
М56	110	184	100	187	38	42
М64	120	206	110	208	42	48

Вантажопідйомність рим болта DIN 580

Різьба, d1	М8	М10	М12	М16	М20	М24	М30
Осьова вантажопідйомність (WLL), кг a	140	230	340	700	1200	1800	3200
—встановленого зверху під кутом 45°, кг b	100	170	240	500	860	1290	2300
—встановленого збоку під кутом 45°, кг c	70	115	170	350	600	900	1600

Різьба, d1	М36	М42	М48	М56	М64	М72х6	М80х6
Осьова вантажопідйомність (WLL), кг a	4600	6300	8600	11500	16000	20000	28000
—встановленого зверху під кутом 45°, кг b	3300	4500	6100	8200	11000	14000	20000
—встановленого збоку під кутом 45°, кг c	2300	3150	4300	5750	8000	10000	14000

Отримати консультацію і купити рим болти ви можете, зробивши заявку через кошик на сайті або
зателефонувавши нам (067) 818-16-07

Ми гарантуємо високу якість, надійність, міцність і довговічність кожного із запропонованих товарів.
