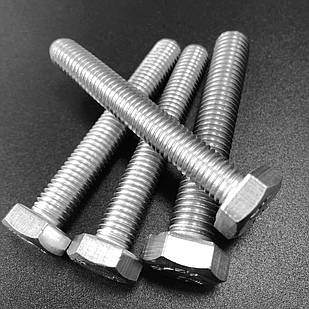

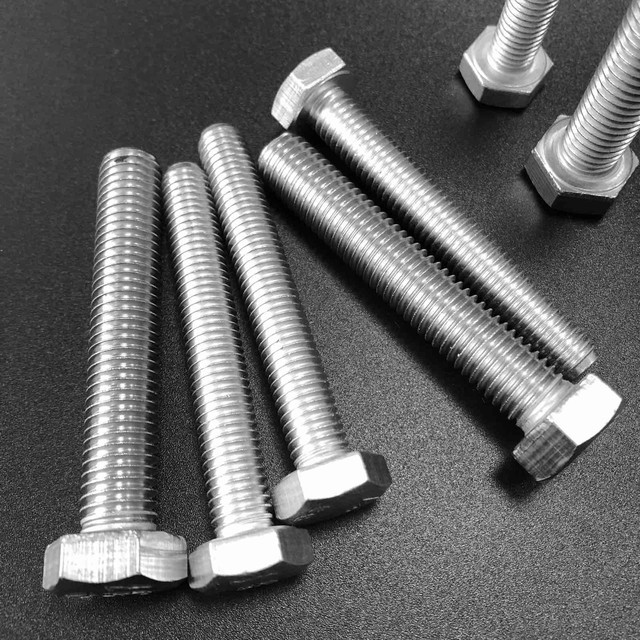

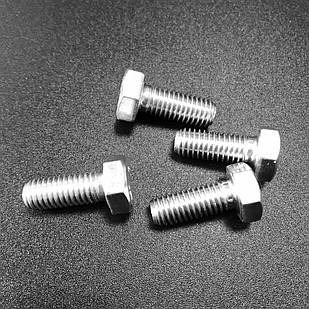

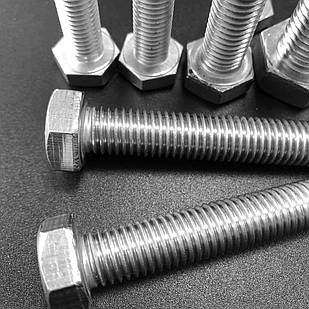

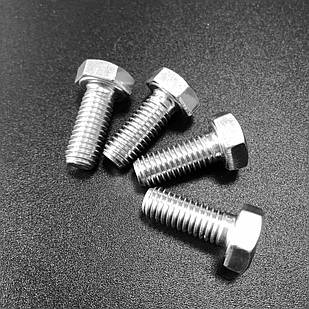

DIN 933 Болти з шестигранною головкою та повною різьбою

Специфіка болтів DIN 933 повна різьба

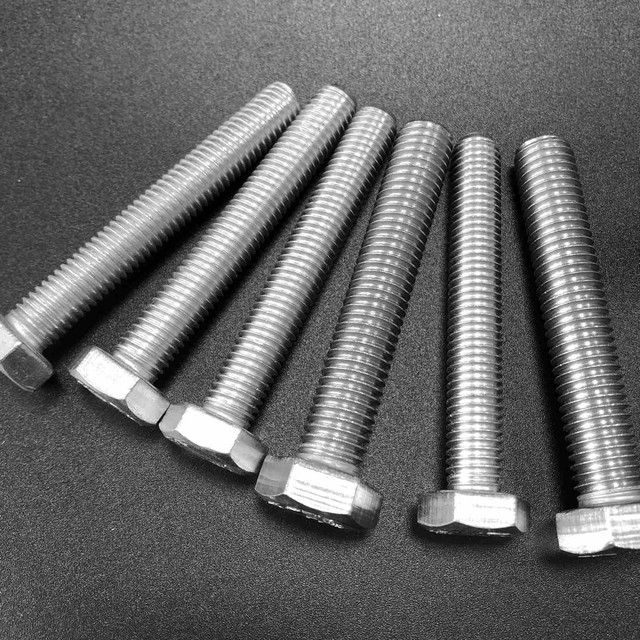

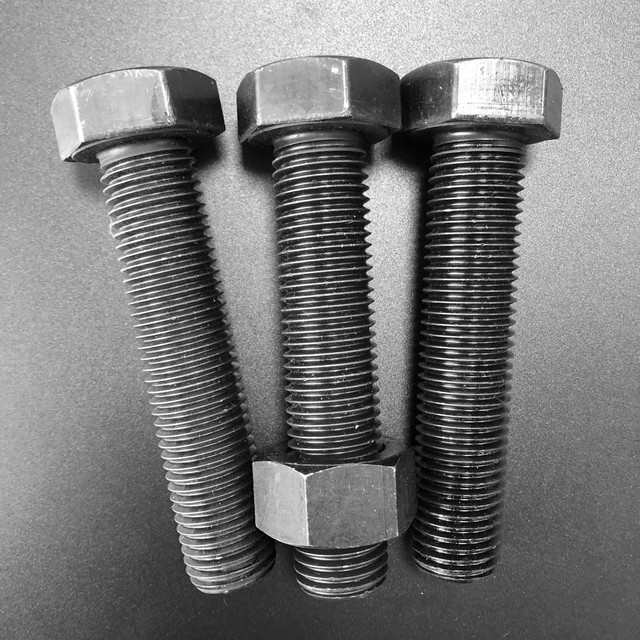

Болт DIN 933 (аналог ISO 4017, ГОСТ 7798-70, ГОСТ 7805-70) — це один із найпопулярніших різновидів метричного кріплення. Головною конструктивною особливістю цього метізу є повна різьба, вона нарізана по всій довжині стрижня до самої головки. Це робить його універсальним рішенням для з'єднань, де важливе регулювання щільності, або де болт вкручується безпосередньо в різьбовий отвір деталі.



У компанії МТК ви можете купити болти DIN 933 в роздріб і гуртом у широкому діапазоні типорозмірів: от M3 до M64. Для забезпечення надійності металоконструкцій і промислового обладнання ми пропонуємо болти з різних марок сталі: сталь 35, 40Х, 20Г2Р і з різними фізико-механічними властивостями.





Який клас міцності болтів DIN 933 вибрати: 8.8 або 10.9?





Під час вибору болтів DIN 933 важливо враховувати навантаження на з'єднання. Найчастіше використовуються два класи міцності — 8.8 та 10.9.





• Клас міцності 8.8 — для більшості робіт це стандартний варіант для будівництва, металоконструкцій і більшості монтажних робіт. Такі болти добре витримують навантаження, не бояться вібрацій і не стають крихкими. Якщо немає особливих вимог до міцності — здебільшого достатньо саме класу 8.8.

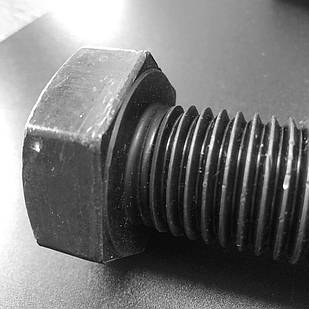

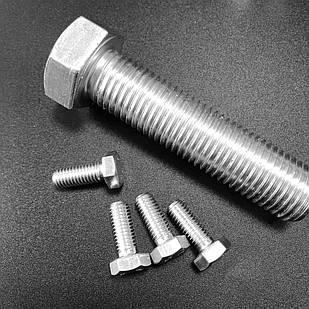

• Клас міцності 10.9 — для підвищених навантажень — високоміцні болти для великих навантажень, спецтехніки та відповідальних вузлів. Цей варіант використовують там, де потрібна максимальна надійність: важка техніка, крани та підйомне обладнання, мостові та відповідальні конструкції. Болти 10.9 набагато міцніші та краще тримають великі навантаження, але їх зазвичай застосовують тільки тоді, коли це дійсно необхідно.





Порівняння класів міцності болтів 8.8 і 10.9





Таблиця розмірів болтів DIN 933, мм

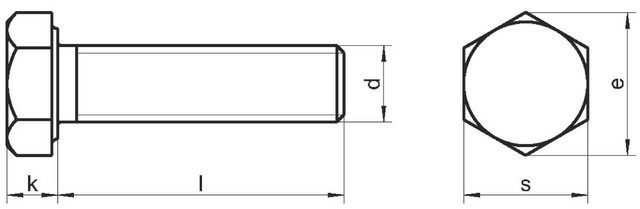

Конструкційно болт являє собою повнорізьбовий стрижень із метричною різьбою, з круглим підголовником і шестигранною головкою на одному з кінців.







d	М3	М4	М5	М6	М8	М10	М12	М14	М16
p	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2
k	2	2,8	3,5	4	5,3	6,4	7,5	8,8	10
s	5,5	7	8	10	13	17	19	22	24
e	6,01	7,66	8,79	11,05	14,38	18,9	21,1	24,49	26,75



d	М18	М20	М22	М24	М27	М30	М36	М39	М42
p	2,5	2,5	2,5	3	3	3,5	4	4	4,5
k	11,5	12,5	14	15	17	18,7	22,5	25	26
s	27	30	32	36	41	46	55	60	65
e	30,14	33,53	38,85	39,98	45,2	50,85	60,79		71,3





d — діаметр;

p — крок різьби;

k — висота головки;

s — розмір під ключ;

e — діаметр описаного кола, не менше.



Ми працюємо тільки з перевіреними виробниками кріплень як України, так і таких європейських країн як Польща, Італія, Німеччина. Більша частина товару знаходиться на території України, що дає нам змогу робити швидку доставку нашим клієнтам. Нестандартні метизи ми імпортуємо під замовлення з Європи або виготовляємо самі за кресленнями замовника.





Теоретична вага 1000 шт. сталевих болтів DIN 933, кг:











Як формується ціна на болти DIN 933



   По-перше, матеріал — вартість залежить від типу і якості металу, з якого виготовлений болт. Вуглецеву сталь можна назвати найдешевшою, саме вона застосовується для стандартних завдань. Легована міститиме добавки (хром, нікель, ванадій тощо) для поліпшення міцності та зносостійкості, і ціна на болти з неї буде вже дорожчою. Нержавіюча сталь буде стійка до корозії, довговічна, ціна на неї вже значно вища. До того ж, обробка метизів з неї завжди складніша.



   Від вибору технології виробництва залежить точність обробки, методи штампування або кування і дотримання стандартів (ГОСТ, DIN) впливають на ціну. Основні методи — холодне штампування (якщо потрібні дешеві, стандартні болти у великих обсягах), гаряче висаджування (якщо потрібно виготовляти великі або спеціальні болти), механічна обробка (у разі малого тиражу, складних конструкцій або необхідності високої точності).



   Клас міцності і покриття — болти з високою міцністю і антикорозійними покриттями вимагають додаткових витрат. Болти проходять загартування і відпуск, це додатковий виробничий етап, що вимагає обладнання та енергії. Через міцні сталі інструмент швидше зношується, що підвищує виробничі витрати.



   Розмір і конструкція — великі або складні за формою болти містять більше матеріалу і вимагають більше часу на виготовлення. Наприклад, болти з фланцем, нестандартною головкою, внутрішніми каналами, комбінованою різьбою тощо потребують додаткових етапів обробки (фрезерування, свердління, шліфування). У той час, як простому болту — необхідна одна-дві операції. Складному — 4-6 і більше. Чим складніша геометрія — тим вищі втрати і витрати на матеріал. Також треба розуміти, що при складній механічній обробці частина заготовки йде в стружку.



   Обсяг замовлення і логістика — при великих партіях ціна може бути нижчою, а доставка і пакування також враховуються у вартості.



Ми прагнемо пропонувати конкурентні ціни за високої якості. В інтернет-магазині представлені роздрібні ціни на метизи, для прорахунку оптового замовлення, звертайтеся до менеджерів.







Застосування болтів DIN 933 (ISO 4017)





Завдяки повній різьбі, болти DIN 933 (на відміну від болтів DIN 931 з частковою різьбою) є універсальним рішенням для кріплення в отвори з уже нарізаною різьбою або для створення роз'ємних з'єднань за допомогою гайок та шайб. Вони незамінні в приладобудуванні, монтажі металоконструкцій та ремонті техніки.
