Болт відкидний з петлею M20 DIN 444 /ГОСТ 3033-79/, L 60-260

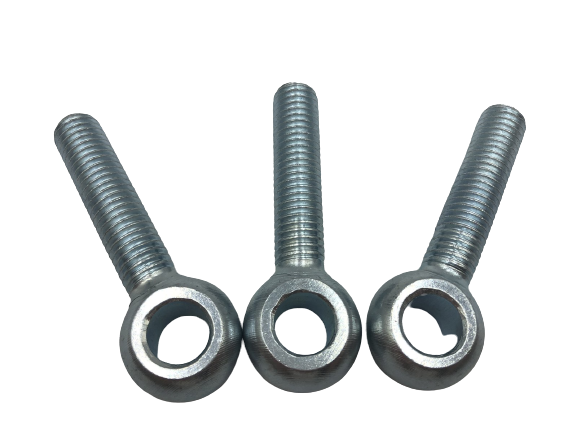

Болт з відкидною головкою М20 в цинку DIN 444 /ГОСТ 3033-79/



Матеріал виготовлення — вуглецеві або леговані сталі, нержавіючі аустенітні сталі А2, А4, латунь. Можливе покриття (гальванічне цинкування) під конкретну сферу застосування.

Класи міцності - 4.6; 4.8; 5.6, 8.8, 10.9.

Можлива довжина від 20 до 300 мм.

Вид різьби - повна, неповна





Схема відкидний болт М20 DIN 444 /ГОСТ 3033-79/



Таблиця розмірів відкидний болт М20 DIN 444 В, мм



Номінальний діаметр різьби, d			20
Крок різьби, P			2,5
Висота різьбової частини, b, не менше			46
Зовнішній діаметр кільця, d1			40
Внутрішній діаметр кільця, d2			18
Ширина кільця, s, не більше			24
Висота болта, l, мінім.			100
Висота болта, l, макс.			260





Як визначити довжину відкидного болта з вушком DIN 444-B?



Довжина болта, l, мм	Довжина різьби, b, мм	Вага 1 шт, кг
100	38	0,196
110	38	0,212
120	38	0,228
130	44	0,244
140	44	0,259
150	44	0,275
160	44	0,291
180	44	0,322
200	44	0,354
220	57	0,383
240	57	0,414
260	57	0,446



Упаковка: пакети п/е, ящики г/к, мішки п/п, палети дерево.







Доставляємо шестигранні болти, болти відкидні, гайки шестигранні, шайби по всій території України - Київ, Харків, Дніпро, Ужгород, Вінниця, Суми, Полтава, Миколаїв, Черкаси, Одеса, Львів, Житомир, Чернігів, Тернопіль, Івано-Франківськ, Кропивницький, Запоріжжя, Рівне та інші міста України.



Якщо вам необхідно виготовлення нестандартного кріплення - великі болти до М120, нестандартні гайки, виготовлення шпильок до 5м, виготовлення високоміцних болтів телефонуйте 067 818 16 07
