Шплінти — це недорогий вид кріплення. Він складається з металевого штифту, зігнутого навпіл. У місці згину є петля (буває різної форми), необхідна для стопоріння шплінта під час встановлення в отворі. Кріплення призначене для фіксації осей (болтів із корончастими гайками, пальців із шайбами). Після встановлення вільні кінці шплінта розводяться в різні боки пасатижами, що перешкоджає мимовільному випаданню. Перед тим як купити шплінти радимо ознайомитися з їхніми різновидами.







Різновидності шплінтів





Є кілька різновидів шплінтів, що вирізняються конфігурацією й властивостями:



●       Прямий — має два рівні кінці, один із яких трохи довший за інший. Завдяки цьому їх зручно розділяти для загинання. Стандартна конструкція за DIN 94, ISO 1234.

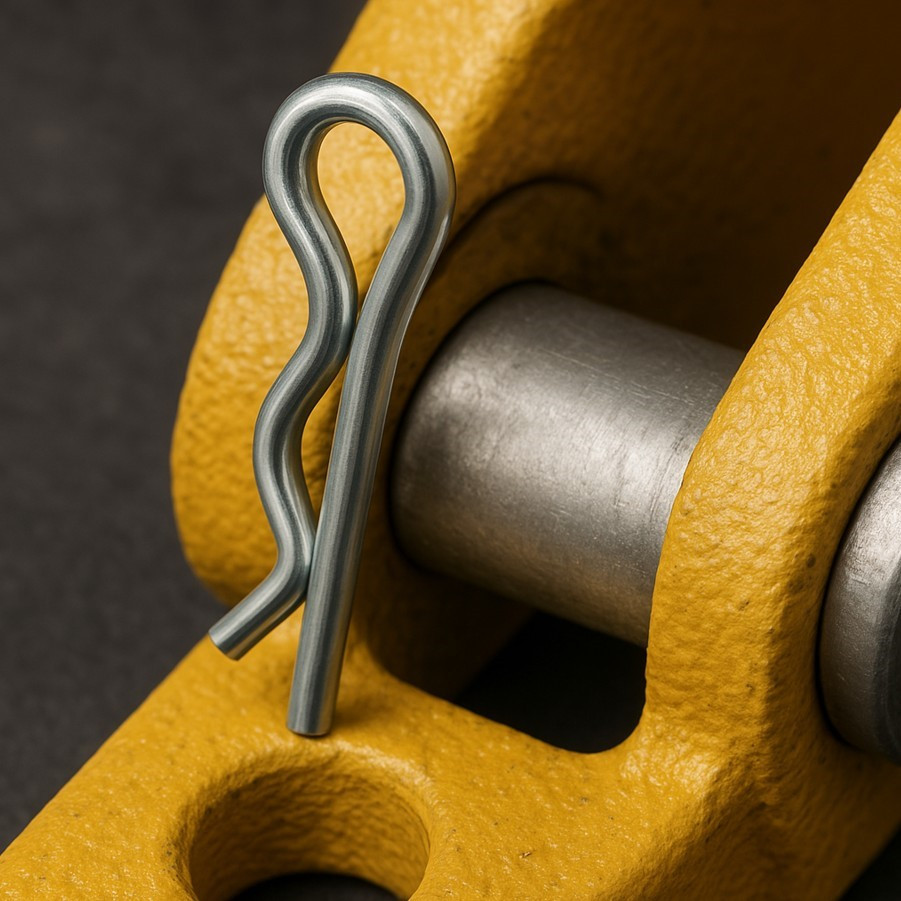

●       Пружинний (зігнутий) — вирізняється R-подібною формою. Хвиляста частина працює як пружина, надійно фіксуючись на валу способом обтискання. Кріплення практичне для деталей і механізмів, що підлягають періодичній розбірці та повторній збірці.



●       Т-подібний — має в місці перегинання не кільце, а Т-подібну форму. Завдяки цьому надійніше утримується в посадковому місці, а також не сильно виступає назовні, що важливо під час складання конструкцій, які потім встановлюватимуться всередину інших виробів.



●       Шплінт із кільцем — має один литий стрижень і рухоме кільце на одній зі сторін. Кільце слугує стопором, щоб штифт не провалювався, і одночасно ручний, щоб виймати шплінт із посадкового місця.





Крім форми, шплінти відрізняються за матеріалами виготовлення. Для загальних умов експлуатації їх виробляють із низьковуглецевої сталі типу Ст3. Для агресивних середовищ або там, де потрібна антимагнітність — з латуні або бронзи. Для місць у підвищеній вологості — з нержавіючої сталі.





Переваги шплінтів





Ось основні переваги шплінтів, які використовуються як фіксатори для болтів із гайками та пальців:





📌   простота виготовлення, що забезпечує доступну ціну;



📌   легкість встановлення навіть у важкодоступних місцях;



📌   висока швидкість монтажу;



📌   можливість розбирання з'єднання та повторного збирання;



📌  добра стійкість до вібрації та інших навантажень;



📌   проста та надійна фіксація рухомих з'єднань;



📌   не потрібен складний інструмент для монтажу.





Різноманітність за довжиною та діаметром дає змогу вибрати шплінти під різні завдання залежно від сфер використання.





Сфери застосування шплінтів





Шплінти різних типів застосовуються в таких сферах:



●       Сільська техніка використовуються для фіксації навісного обладнання, різних пристосувань. Застосовуються в вузлах комбайнів, тракторів, мотоблоків, причепів та ін.;



●       Автомобільна промисловість — потрібні для фіксації пальців, шпильок, болтів. Нерідко за допомогою шплінтів закріплюють важелі, підшипники, інші деталі;



●       Будівництво, такелаж — застосовуються для швидкого встановлення пальців під час монтажу та демонтажу будматеріалів, вантажів. Використовуються в будівельній техніці, наприклад, у навантажувачах, кранах, вишках.



Крім професійного середовища, шплінти активно застосовуються в побуті. За допомогою таких елементів можна швидко зафіксувати дві деталі з вушками, маючи сталевий палець із просвердленим отвором.





Особливості встановлення шплінтів





Спосіб встановлення шлінту залежить від його типу. Стандартні та Т-подібні вставляються в отвір двома кінцями, а потім кінці розгинаються на 45-90 градусів. R-подібні входять до отвору тільки прямою частиною, а хвиляста виконує роль пружини, обтискаючи вісь. Тут нижче загинати не потрібно. Шплінти з кільцем просто вставляються в отвір. Але розміщувати їх потрібно строго вертикально, щоб не випали.



Під час встановлення важливо діяти акуратно, інакше можна зам'яти передню частину, намагаючись пройти отвір. Тоді елемент доведеться рихтувати або замінити на новий. Розбирання з'єднання вимагає ще більшої акуратності, оскільки шплінти нерідко обламуються (одна з ніжок), тому важливо мати запасні для подальшого зворотного збирання.



Під час вибору шплінтів для своїх завдань враховуйте: матеріал кріплення, що впливає на довговічність, а також діаметр. Останній має відповідати отвору в пальці або болті, куди встановлюватиметься. Довжини шплінта має вистачити для наскрізного проходу осі та загину кінців, якщо технологія встановлення передбачає це. Важливо купувати шплінти виготовлені за затвердженим стандартом. Тоді їхні характеристики відповідатимуть зазначеним у документації, виявляться сумісними з іншими елементами конструкції.
