Технічний розбір: Все про шлінти розвідні за ГОСТ 3970-79

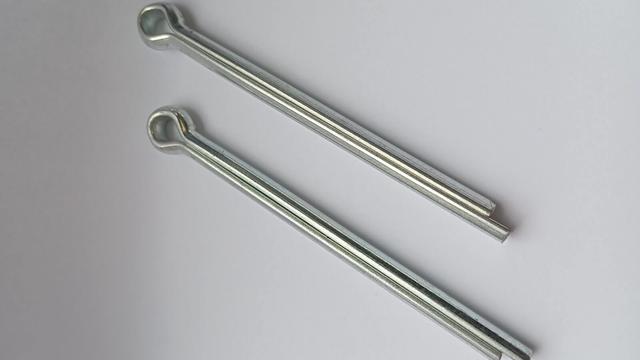

Що таке шплінти розвідні



Шплінти — прості та надійні кріплення, що перешкоджають мимовільному відгвинчуванню та зміщенню деталей у вузлах будь-якого типу. Конструкційно це металеві стрижні з роздвоєним кінцем, які вставляються в отвір, а потім розводяться назовні для фіксації.



Шплінт розвідний насамперед слугує для фіксації болтів, гайок, шайб або інших компонентів від переміщення або відкручування. Вони особливо популярні в вузлах, які піддаються вібрації або динамічним навантаженням.



Кожен шплінт складається з:



Головки — для обмеження переміщення через отвір,



Стрижня — циліндричної форми,



Роздвоєного кінця — для розсування після встановлення.





Чим шплінти відрізняються від інших кріплень?





Не потребує нарізування різьби. Поки зберігається форма, шплінти можуть використовуватися багаторазово. Не залежить від сили затягування, добре підходить для тимчасових або аварійних з'єднань.





Загальний огляд шлінту за ГОСТ 3970-79





ГОСТ 3970-79 — державний стандарт, що регулює розміри, форму, матеріали та технічні вимоги до шплінтів регульованих у машинобудуванні та інших галузях промисловості.





Стандарт визначає:



• Діаметри шплінтів (від 1 до 16 мм);



• Допуски та граничні відхилення;



• Вимоги до матеріалів і термообробки;



• Правила вживання та методи випробувань.







Згідно зі стандартом, критеріями класифікації є геометрія, розмір і матеріал шлінта. За формою шплінти бувають прямі з круглою головкою та з напівкруглою або плоскою головкою. За розміром — позначаються номінальним діаметром (наприклад, 3 мм) і довжиною (від 12 до 140 мм). Допуски варіюються від ±0.1 до ±0.3 мм залежно від діаметра та довжини.





Матеріали, з якого виготовляються шплінти відповідно до стандарту:





• сталь низьковуглецева (Ст3), звичайна;



• нержавіюча сталь, де можлива корозія;



• латунь і мідь, на електроустановках і м'яких конструкціях.





Як захистити шплінт від корозії?





 Використовуйте цинкове покриття або нержавіючу сталь.





Застосування регульованих шплінтів





   в машинобудуванні — для фіксації гайок, осей і валів у механічних вузлах; для утримання кріплень у трансмісіях, підвісках і вантажних механізмах. Часто в сільськогосподарській техніці, дорожньо-будівельній і спецтехніці;



   у суднобудуванні — використовується для фіксації рухомих елементів в умовах постійної вібрації та високої вологості. Застосовуються виготовлені в нержавіючих/латуних сталях, які стійкі до корозії;



   в авіабудуванні — застосовуються в деталях, що несуть навантаження на опору і системах регулювання (наприклад, пристроях керування, кузовних секціях). Цінуються за малу вагу, невеликі розміри та надійність за великих зусиль;



   у будівництві — для короткочасного або довготривалого кріплення формотворних деталей, опорних рам, конструкцій. Також у підіймальних і кріпильних пристроях у великих кранах, ліфтах і підіймачах;



   у сільському господарстві — як надійне поєднання деталей тракторів, культиваторів та інших сільськогосподарських машин. Легко замінюється на місці без використання спеціальних інструментів.





Переваги використання шплінтів за ГОСТ





   Простота встановлення без спеціального обладнання;



   Висока надійність у разі динамічних навантажень;



   Економність і доступність;



   Багаторазове застосування за акуратного демонтажу.





Які можливі помилки під час встановлення шплінтів





• Неправильний діаметр — призводить до люфту або неможливості вставки,



• Занадто сильне розведення — шплінт ламається,



• Неповне вставлення — ослаблення фіксації.





Порівняння з іншими стандартами (DIN, ISO)









Значущість ГОСТ 3970-79 у виробництві





Розвідні шплінти за ГОСТ 3970-79 — це незамінний елемент точної й надійної фіксації. Стандартизований підхід гарантує безпеку та стабільність в експлуатації навіть найскладніших конструкцій. Грамотне застосування стандарту — запорука надійності техніки.
