Типи прорізних гайок, їхні характеристики та сфери застосування

13 травня 2025

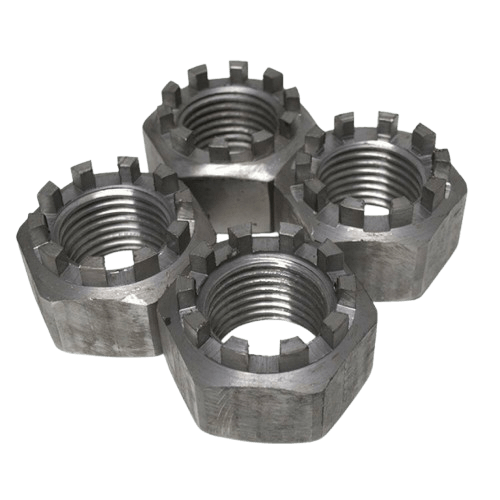

Прорізними гайками називаються метизи з прорізами на одній зі сторін. Всередині є циліндричний отвір із нарізаною різьбою. Корончата гайка призначена для накручування на болт, вісь або шпильку. Прорізні гайки (або корончасті гайки) найчастіше використовуються в тих місцях, де потрібна надійна фіксація різьбового з'єднання і його захист від мимовільного відкручування під дією вібрацій, навантажень або обертання. Розберемося, які типи прорізних гайок є, які характеристики метізів, де вони застосовуються.

Типи прорізних гайок

Прорізні гайки називають корончастими. Це пов'язано з тим, що завдяки прорізам утворюються виступи, що схожі на вінець корони. Таке кріплення може випускатися за кількома стандартами: DIN 935, DIN 937, DIN 979, ISO 7035, ISO 7036, ISO 7038. ДСТУ ще для їх виготовлення не розроблено, але залишилися нормативи ГОСТ.

Стандарт	Назва	Особливість
DIN 935	Корончата шестигранна гайка	Має глибокі прорізи; використовується зі шплінтами і шпильками. Широко поширений європейський стандарт.
ISO 7035 / ISO 7036	Корончаті гайки низькі	Міжнародний аналог, відрізняється за висотою і формою прорізів.
DIN 937	Прорізна (корончата) шестигранна низька гайка	Прорізи на торці гайки для шплінта, зменшена висота порівняно з DIN 935. Використовуються, коли простір обмежений за висотою, але потрібне стопорення.
ГОСТ 5918-73	Гайки прорізні шестигранні	Радянський (російський/український) аналог DIN 935, часто застосовується в СНД.
DIN 979	Корончата кругла гайка	Застосовується при використанні з кільцями і стопорними елементами

Характеристики та особливості

Ось основні параметри та особливості прорізних гайок:

матеріали виготовлення. Найчастіше їх виробляють зі сталі. Для посилення антикорозійних властивостей застосовується оцинкування. У місцях з підвищеною вологістю використовуються корончасті гайки з легованої сталі А2 або А4.

клас міцності. Серед найпоширеніших: 6, 8, 10. Можливе виготовлення з іншим класом міцності під час індивідуального замовлення. Від характеристики залежить несуча здатність і ціна корончастих гайок в Україні.

діаметри. Параметри можливий від М4 до М76. Визначає, на який болт підійде кріпильний елемент.

висота. Розмір прорізної гайки від основи до верху корони буває від 5 до 174 мм. Це вказує на довжину вільного вильоту осі, необхідну для встановлення метизу.

Прорізні гайки завжди виготовляються з повною різьбою. В Україні вона буває метричною звичайною та метричною з дрібним кроком. На автомобілях і обладнанні зі США трапляються корончасті гайки з дюймовою різьбою.

Особливості встановлення

Встановлення прорізної гайки відбувається через її накручування на болт, шпильку або іншу вісь з ідентичним діаметром і різьбою. Якщо для підтискання кріплення необхідне зусилля, впливають відповідним ключем. Залежно від розміру корончастої гайки потрібен ключ розміром від 6 до 202 мм між ріжками. Важливо поєднати прорізи в гайці та отвір у болті. Згодом до нього вставляється шплінт R-подібної форми з підпружиненою ніжкою.

Якщо немає шлінту, можливе встановлення сталевого, міцного дроту. Такі елементи запобігають мимовільному розкручуванню кріплення. Завдяки особливому функціоналу, необов'язкове встановлення шайб, якщо того не вимагає проектна документація.

Сфери використання корончастих гайок

Прорізні гайки застосовуються в місцях, схильних до підвищеного вібраційного навантаження. Якщо в таких точках з'єднання використовувати звичайні гайки, вони розкрутяться, що може призвести до руйнування конструкцій. Для запобігання цьому потрібно регулярно протягувати з'єднання, оскільки візуально їх надійність розпізнати складно. Корончасті гайки легко контролювати через зовнішній огляд. Якщо шплінт або дріт на місці, отже, кріплення виконує свою функцію, затягнутиме правильно. Втручання потрібно лише у разі виявлення випадання шлінту або зрізання дроту.

Корончасті гайки встановлюються в таких місцях:

вузли автомобілів, що обертаються: маточини, вали, шківи;

елементи станків, що обертаються: осі, шківи, барабани;

різний електричний і бензиновий інструмент;

вузли промислового вібраційного обладнання, наприклад, використовуваного для виготовлення ЖБІ.

Серед переваг прорізних гайок: висока надійність, захист від мимовільного розкручування, можливість повторного використання, легкий візуальний контроль, широкий розмірний ряд.

У нашій компанії «ОГУН ГРУП» можна купити гайки будь-якого розміру, матеріалу, типу. Ми також можемо виготовити велику партію прорізних гайок діаметром від М20 з необхідної вам сталі. Можливе виготовлення металів нестандартної форми за вашими кресленнями. Доставляємо продукцію у всі міста України. Хочете дізнатися більше про особливості співпраці — зателефонуйте нам за номером, розміщеним вгорі сайту.
