Болти DIN 912 — конструкція й особливості
Якщо у вашому проєкті болти встановлюватимуться у високонавантажених зонах — вам підійдуть болти за німецьким стандартом DIN 912. Вони добре переносять вібрацію й ударні навантаження.
Будівництво конструкцій і каркасів, опалубок, складання машин і складних механізмів, як кріплення на суднах, побут — це неповний спектр використання болтів DIN 912.
Конструкція, різновиди, особливості болта DIN 912

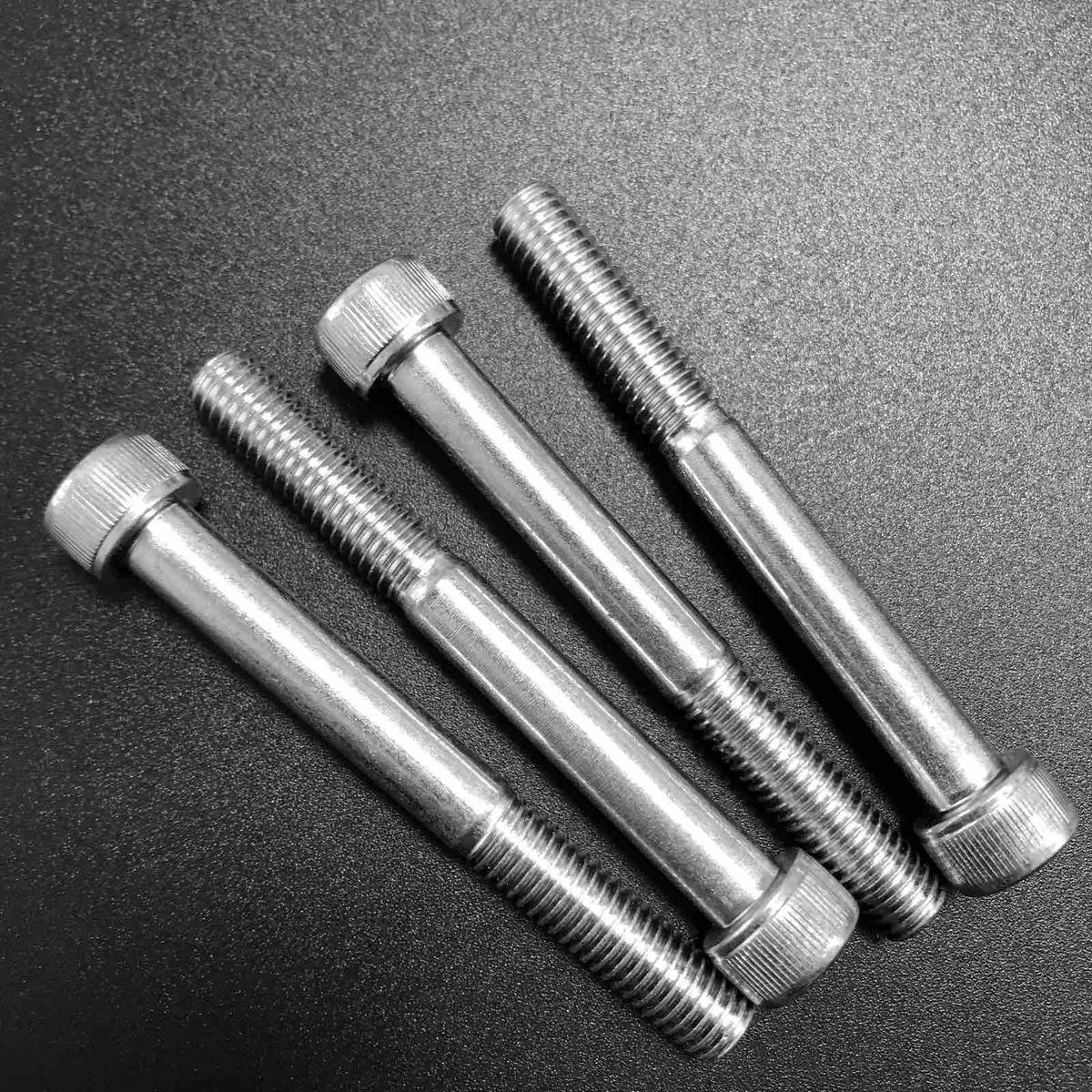

Болт за стандартом DIN 912 — це аналог ГОСТ 11738-84, ISO 4762. Метиз має циліндричну головку великої висоти з товстими стінками. Усередині є заглиблення під ключ із шістьма гранями. За допомогою такого інструмента відбувається загортання метизу у виріб. Ніжка має неповну різьбу. Її крок може бути звичайний або дрібний від 0,35 до 6,0 мм між витками. Захід на різьбу часто скошений на тупий конус, що спрощує початок вкручування.
Між собою болти стандарту DIN 912 відрізняються за:
діаметром різьби. Випускається таке кріплення діаметром від М1,6 до М64.
довжиною нарізаної частини. Довжина штифта з накатаними витками становить від 14 до 140 мм. Водночас загальна довжина болта можлива від 16 до 500 мм.
класом міцності. Параметри впливають на витримуване навантаження. Можливі варіанти від 8.8 до 12.9.
висотою головкою від 6 до 46 мм. Від висоти залежить, наскільки метиз буде виступати над поверхнею. Цю величину потрібно враховувати, щоб було вільне місце для монтажу. Версій із потайною головкою для такого стандарту не передбачено.
матеріалом виготовлення. Виробляють болти під внутрішній шестигранник із вуглецевої сталі. Можливе нанесення додаткового шару цинку, що підвищує стійкість до корозії. Для надання привабливішого вигляду такі мітки хромують або покривають нікелем. Більш дорогий варіант — сталь, легована хромом і нікелем. Серед інших матеріалів — латунь.
Зустрічаються болти під шестигранник із дюймовими різьбою, відповідними одиницями вимірювання UNC, UNF.
Застосування болтів під шестигранник
Кріплення DIN 912 використовується для машинобудування, приладобудування, а також трапляється в різних верстатах і промисловому обладнанні. Він закручується в заздалегідь створені отвори. Застосовується разом із шайбою, що запобігає мимовільному розкручуванню. Ще може з'єднувати собою кілька деталей. Тоді на кінці встановлюється шайба з гайкою.
Для невідповідних сполук виробляють болти під внутрішній шестигранник із нейлону. Їх можна побачити в дитячих іграшках, конструкторах.
Переваги болтів DIN 912
Серед переваг болтів із головкою під шестигранний ключ такі:
застосування для виготовлення матеріалів із високим класом міцності, що продовжує термін експлуатації кріплення у разі регулярних навантажень;
антивандальна конструкція, що не піддається викручуванням підручними засобами, крім правильного ключа;
висока міцність головки завдяки товстим стінкам, що дає змогу закручувати кріплення з необхідним зусиллям;
довгий ресурс робочих граней, які неможливо злизати ключем навіть за регулярного вкручування та викручування метизу;
великий діапазон діаметрів і розмірів, що дає змогу підібрати гвинти під різні завдання.
Наступна перевага болтів DIN 912 — можливість встановлення в таких місцях, куди неможливо підлізти збоку ключем для закручування. Використання шестигранного ключа дає змогу впливати на головку болта з торця. За потреби легко підвищити продуктивність, встановивши відповідну біту в шурупокрут.
Як вибрати болти під внутрішній шестигранник
Щоб правильно обрати болти DIN 912 з внутрішніми шестигранниками, знадобиться таблиця розмірів. У першій таблиці показана довжина, діаметри та крок між витками зі звичайною різьбою.
d | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М24 | М30 | М36 | М42 | М48 | М56 | М64 |
p | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 |
b | 17 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 60 | 72 | 84 | 96 | 108 | 124 | 140 |
dk | 4.5 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 36 | 45 | 54 | 63 | 72 | 84 | 96 |
k | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 19 | 22 | 27 | 32 | 36 | 41 | 46 |
У другій таблиці наведені характеристики DIN 912 з дрібною різьбою. Ця інформація покаже, яке кріплення відповідає отворам на вашому обладнанні.
d | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М24 | М30 | М36 | М42 | М48 | М56 | М64 |
p | 1 | 1 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 3 | 3 | 3 | 4 | 4 |
1,25 | 1,5 | 2 | ||||||||||||
b | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 60 | 72 | 84 | 96 | 108 | 124 | 140 |
dk | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 36 | 45 | 54 | 63 | 72 | 84 | 96 |
k | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 |
s | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 19 | 22 | 27 | 32 | 36 | 41 | 46 |
Позначення:
p — крок різьби k — висота головки
b — довжина різьби s — розмір під ключ
dk — діаметр головки
Під час вибору враховують клас міцності та матеріал виготовлення. Це позначається на перенесеному навантаженні та терміні експлуатації кріплення. Важливо, щоб максимально допустиме навантаження обраного болта відповідала проєктному.
Найпопулярніші розміри болта DIN 912 — болт м6 під шестигранник, болт м8 під шестигранник, болт м10 під шестигранник, болт м12 під шестигранник.
