Болти відкидні - конструкція і сфери застосування

Відкидні болти

Болти відкидні дають змогу закріпити частини конструкції з можливістю подальшого викручування вбік без необхідності розкручувати різьбове з'єднання. Тому їх часто застосовують у машинобудуванні, в промислових установках з очищення води, хімічних спорудах тощо. Щоб правильно обрати відкидні болти для конкретного місця експлуатації, важливо знати їхні конструктивні особливості, матеріали виконання, варіанти форми.

Конструкційні особливості відкидних болтів

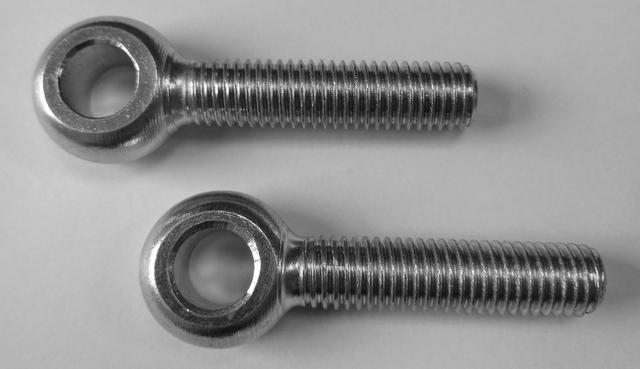

Прості відкидні болти з вушком виготовляються за стандартом DIN 444. Вони мають циліндричну шпильку з різьбою. Накатка різьби можливе по всій довжині або тільки на певній частині. Головка виконана у формі невеликого кільця з вушком для встановлення інших шпильок або болтів. Товстий перетин оголовка забезпечує витривалість перед значними навантаженнями.

Ще бувають відкидні болти з вилкою. У них оголовок П-подібної форми. У кожній пластинчастій частині просвердлено свій отвір. Болти з вилкою поєднуються з класичними відкидними болтами з вушком, стаючи шарніром. Для цього кільцевий оголовок вставляється у вилку і всі отвори з'єднуються шплінтом або невеликим болтом.

Різьбова частина відкидного болта вкручується в заздалегідь підготовлений отвір з різьбою на виробі. Або вона може вставлятися в монтажний отвір більшого діаметру, а зі зворотного боку підтискатися гайкою. На конструкціях, схильних до вібрацій, додатково встановлюється шайба.

Сфери застосування відкидних болтів

За допомогою відкидних болтів створюють шарнірні з'єднання, що забезпечують швидке відкриття і відведення в бік частин конструкції. Наприклад, це можуть бути кришки і дверцята коробів, фланці-заглушки на трубопроводі або ємностях, рухомі деталі у верстатах, машинах. Вони дають легкий доступ для обслуговування і ремонту. За необхідності шарнір можна легко розібрати, діставши шплінт.

Болт відкидний застосовується в меблевому виробництві, при такелажних роботах. До них зручно кріпити карабіни, гаки, протягувати канати, мотузки, стропи. Якщо з'єднання не відповідальне, болт затягують від руки, впливаючи на круглий оголовок. При відповідальному кріпленні головку підтягують, встановивши в її отвір сталевий стрижень.

Матеріали для виготовлення відкидних болтів

Виробництво відкидних болтів ведеться зі сталі, міді або алюмінію. Це визначає проектне призначення кріплення, його стійкість до впливів навколишнього середовища, придатність до конкретних умов експлуатації:

   сталь — для конструкцій, де потрібна підвищена міцність, використовують вуглецеві сталі. Це найбільш надійний варіант. Щоб підвищити захист метизів від вологи, сталь легують нікелем і хромом. Відкидний болт нержавіючий має великий термін служби, але ціна досить висока. Щоб здешевити випуск продукції, вуглецеву сталь покривають цинком. Це захищає метал від корозії, але знижує собівартість виробництва порівняно з випуском з нержавійки.

   мідь — мідні болти підходять для умов підвищеної вологості. Таке кріплення призначене для роботи в середовищі соляного туману, систем очищення води, регулярного впливу пари. Найчастіше це системи повітряного і водяного охолодження різних агрегатів. Мідь та її сплави не піддаються корозії, але менш міцні, ніж вуглецеві сталі.

   алюміній — алюмінієві відкидні болти легкі, не ржавіють. Відмінно проводять тепло. Хоча у них невелика температура плавлення і невисока міцність на розрив, вони необхідні в середовищі підвищених температур.

Як обрати відкидний болт

Під час вибору відкидних болтів враховують діаметр різьби шпильки, щоб він відповідав отвору на виробі. Вушко в оголовку виконується пропорційно діаметру і несучій здатності стрижня. Чим більший штифт, тим вище навантаження витримає головка болта.

 Довжина метизу можлива від 30 до 80 мм. Діапазон діаметрів — від М10 до М20.

Важливо враховувати при виборі навантаження, що чиниться на точку кріплення. У зв'язку з цим підбирається певна міцність кріплення, яка може бути від 4.8 до 12.9. Для високонавантажених з'єднань необхідне сертифіковане кріплення, що пройшло перевірку. Для цього зразки з кожної партії надаються на випробування. Якщо вони не проходять тести, всю партію відправляють на переробку.
