Самостопорні гайки. Основні види
Самоконтрящі гайки
Під дією вібрацій, ударних навантажень і тертя з'єднання можуть розкручуватися. Це створює небезпечні ситуації, можливість руйнування обладнання або транспорту під час експлуатації. Щоб запобігти цьому, використовували гровери, самостопорні шайби, наскрізне свердління гайки та болта для фіксації шплінтом або дротом. Потім винайшли самостопорні гайки. Це дало змогу прискорити збирання різних механізмів, знизило обсяг витратних матеріалів, полегшило вагу конструкцій. Розгляньмо як влаштовані самоконтрящі гайки, який у них принцип роботи та які є різновиди.
Принцип роботи
Звичайна гайка, навіть після сильного затягування, може відкрутитися, якщо її торкнути з місця. Самостопорні елементи вирізняються тим, що підтримують натяг. Навіть якщо їх трохи провернути на місці, вони й далі зберігатимуть натяг, тому деталі залишаться разом. Загальний принцип роботи самостопорної гайки — фіксація на різьбі або опорній площині виробу, у який вона впирається. Тут усе залежить від різновидів шестигранної гайки.
Види самостопорних гайок
Є кілька різновидів самоконтрящих гайок, що випускаються за DIN 980, DIN 982, DIN 6927, DIN 6926, DIN 986, DIN 6924, DIN 985. Крім німецького стандарту, ще є міжнародний за ISO 7040, 7719-7720 та ін. У стандартів різний принцип роботи та конструкція:

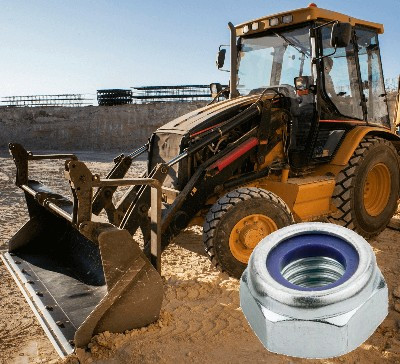

з неметалевим вкладишем. Всередині перед різьбою встановлене пластикове незйомне кільце з нейлону. У ньому немає різьби — вона нарізається під час накручування гайки на шпильку або болт. Завдяки обтискній силі нейлону зберігається постійна фіксація. За потреби з'єднання легко розібрати та зібрати повторно.
з еліптичною деформацією. Звичайна гайка підлягає стисненню по гранях, тому отвір усередині втрачає форму кола, стаючи овальним. Коли гайка накручується на штифт із різьбою, овальна форма розпирається круглою віссю болта, виникає закріплювальний момент. Через таку напругу виключається мимовільне розкручування під дією вібрації.
суцільнометалеві з фланцем. Гайка має випнутий фланець із зубчастими насічками. Така форма збільшує площу дотику з матеріалом. Засічки наділені зубцями, спрямованими проти боку розкручування. Тому навіть під навантаженням вони гальмують поворот кріплення.
самоконтрящі із шайбою. У конструкції передбачена вставка з пружинної сталі. По суті, всередині гайки є ніби шайба. Коли її накручують на болт, шайба деформується, чим забезпечує надійну фіксацію.
з викривленою ділянкою різьби. Тут принцип роботи схожий на вищеописаний, тільки замість вставки з пружинної сталі, блокувальну функцію відіграють кілька внутрішніх витків. Їхня лінія навмисно спотворюється, тому між ними та витками різьби болта виникає підвищене тертя, що утримує кріплення від розкручування.
з торцевим стисненням. На торцях гайки відбувається здавлювання, що залишає слід від трапецеїдальної матриці преса. Завдяки впливу передні витки зміщуються, що забезпечує фрикційне з'єднання.
конусоподібні. Мають сполучну частину на торці та сліди обтискання в трьох місцях. Завдяки вузькому коміру вони глибше проникають в отвір, з якого виходить болт. Буртик із виступами стопорить розкручування, гасить крутний момент в осьовому напрямку.
— ще один різновид самостопорної гайки — з ковпачком. Вона закриває торець шпильки, захищає різьбу від забруднення. Такий тип надає з'єднанню закінчений, привабливий вигляд.
Сфера застосування самоконтрящих гайок
Найчастіше використання самостопорних гайок пов'язане зі збільшеним крутного моменту. Тому під час закручування доводиться докладати більше зусиль. Деякі типи, наприклад, з деформованою ділянкою різьби, вважаються одноразовими. Якщо їх кілька разів накрутити та скрутити зі шпильки, то витки вирівнюються, і така гайка стане звичайною. Інші підходять для багаторазового використання.
Застосовуються гайки в:
літаках і вертольотах;
мотоциклах і велосипедах;
сільськогосподарській техніці;
легкових і вантажних автомобілях;
будівельній техніці;
верстатах і виробничому обладнанні.
В залежності від діаметра отвори з різьбою визначається мінімальний і максимальний момент затягування. Наприклад, у гайки М5 він становить 0,15-1,3 нМ. А в гайки М16 — 2-15,7 нМ.
