Визначення розміру болтів
Як визначити розмір метричного болта?
Якщо ви використовуєте сучасні метричні болти, то визначити розмір кріпильного виробу досить просто. Для цього вам не потрібно виконувати жодних замірів. Сучасні виробники намагаються вказувати максимальну кількість корисної для споживачів інформації. При виробництві кріплень інформацію наносять не тільки на пакування, а й на кожен окремий виріб.
Але іноді доводиться мати справу з кріпленнями, які не мають маркування або воно пошкоджене. У цьому випадку без виконання певних вимірів не обійтися.
Найпростішим виміром можна назвати визначення розмірів голівки «під ключ». Для цього вам потрібен штангенциркуль, яким вимірюють відстань між паралельними гранями шестигранної головки. Стандарти (ГОСТ, ISO, DIN) надають точний сортамент за цим параметром, а різниця між найближчими значеннями досить істотна, тому помилитися при вимірі буде непросто.
Найбільш важливими лінійними характеристиками будь-якого кріплення є його довжина, діаметр і крок різьби.
У довідниках, на кресленнях і в конструкторської документації використовуються такі позначення:
"D" або "d" (diameter) - діаметр кріпильного виробу;
"L" або "l" (length) - довжина кріплення виробу;
"S" або "s" (stoutness) – товщина;
"Н" або "h" (high) - висота.
З позначеннями визначилися, отже переходимо до вимірювання:
1 КРОК
Треба візуально встановити його тип за конструкцією з одним із стандартів (ГОСТ, DIN, ISO)
2 КРОК
Необхідно послідовно визначити всі перераховані розміри:
М - значок метричної різьби;
D - діаметр болта в мм;
P - крок різьби в мм;
L - довжина болта в мм.

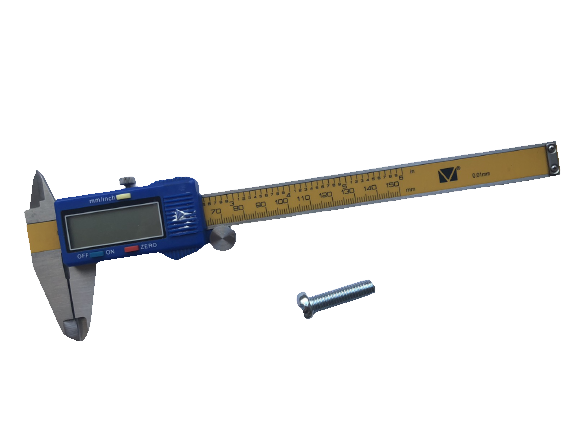

Для вимірювання діаметра болта використовують штангенциркуль, мікрометр або шаблонну лінійку.
Для вимірювання довжини болта - штангенциркуль або лінійку.
Для визначення кроку різьби на кріпленні зазвичай використовується штангенциркуль. Для цього необхідно виміряти відстань між двома розташованими поруч витками. Але в цього засобу є один недолік - він підходить тільки для вимірювання великої різьби. Якщо маємо завдання виміряти невеликий болт, то необхідно заміряти довжину 10 витків, а потім поділити цю цифру на кількість витків, тобто на 10 (в цьому випадку).
При вимірюванні довжини болта в залежності від його геометричної конфігурації можна вирізнити 2 групи болтів:
для болтів з виступаючою головкою – довжина вимірюється без урахування самої головки:
для болтів з потайною головкою – довжина вимірюється разом з головкою.
