Таблиця відповідності стандартів DIN, ГОСТ, ISO. Болти, гайки
Будь-який кріпильний виріб відповідає певному стандарту, точно регламентує розміри, діапазони різьби і довжини, масу та інші характеристики виробу.
Найчастіше при виборі кріплення, покупець стикається з плутаниною в позначеннях стандартів виробів. Пов'язано це в основному з тим, що різні постачальники імпортного кріплення використовують різні позначення товарів і стандарти. До того ж, значна кількість міжнародних стандартів для метизів, які широко використовуються у нас (наприклад, гвинти під шестигранник), на сьогоднішній день не мають аналогів міжнародних стандартів в ГОСТ.
Основні стандарти, якими оперують виробники, постачальники і споживачі кріплення в Україні:
ГОСТ (Державний Стандарт) - основний стандарт на території Росії і СНД, спадкоємець державного стандарту СРСР.
DIN (Deutsches Institut für Normung) - стандарти і норми, розроблені німецьким інститутом стандартизації. Основний стандарт Німеччини до вступу її до Європейського Союзу і найбільш поширений стандарт для позначення імпортного кріплення в Україні і в країнах СНД. На поточний момент всі стандарти DIN замінені відповідними стандартами Європейського Союзу - DIN EN ISO (або коротко EN ISO), аналогічними за змістом, але під оновленими номерами і датами видання.
ISO (International Organization for Standardization) - стандарти і норми, розроблені Міжнародною організацією зі стандартизації, що приймаються в більшості країн, в тому числі Росії, Європейському Союзі, США. У частині метизів перераховані вище стандарти поширюються на вироби з різних матеріалів - нержавіючої сталі , оцинкований, чорний, латунний і, в багатьох випадках, пластикове кріплення.
Нижче наведена таблиця відповідності стандартів ГОСТ, DIN і ISO для основної номенклатури класичного кріплення загального призначення - найбільш ходових болтів та гайок.
Увага! Таблиця відповідності стандартів гвинтів і шайб.
Наименування за DIN | Зображення | Стандарт DIN | Стандарт ГОСТ | Стандарт ISO |

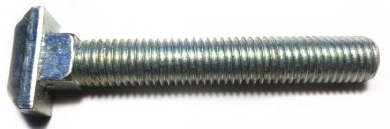

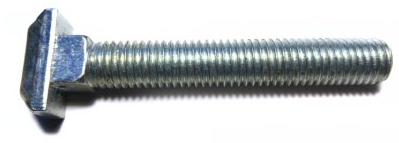

Болт з Т-подібною головкою, квадратним підголовником і повною різьбою, M8 - M30, L 20-240 | DIN 186 | ГОСТ 13152 | ||

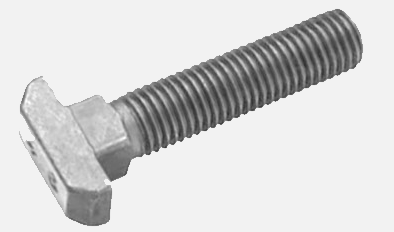

Болт з Т-подібною головкою, квадратним підголовником і неповною різьбою, M8 - M30, L 20 - 240 | DIN 188 | |||
Болт з прямокутною Т-подібною головкою з неповною різьбою | DIN 261 | |||

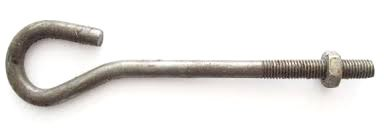

Болт відкидний с петлею і неповною різьбою, форма В, діаметр від М6 до М36, довжина від 30 до 320 | DIN 444 | ГОСТ 14724-69, ГОСТ 14725-69, ГОСТ 3033-79 | ||

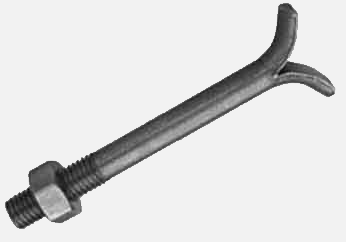

Болт анкерний форма A, форма B, форма D, форма F | DIN 529 | |||
Болт анкерний форма С (Шпилька з роздвоєним кінцем з гайкою), М8 - М36, L 80 - 1000 | DIN 529 MU | |||

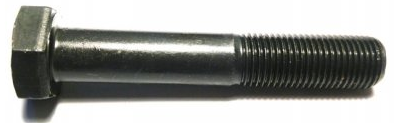

Болт з шестигранною головкою і неповною різьбою (аналог DIN 933), М5-М24, L 10- 120 | DIN 558 | ГОСТ 7798-70, ГОСТ 7805-70 | ISO 4018 | |
Болт зі зменшеною шестигранною головкою, форма В - зі збігом, діаметр від М6 до М36, довжина від 10 до 200 |

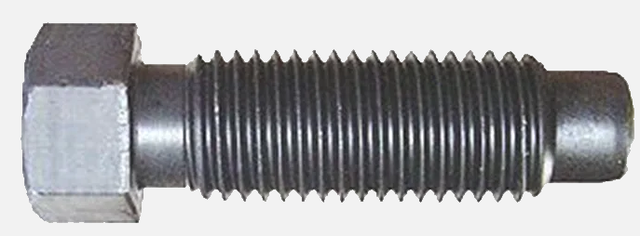

DIN 561 | ГОСТ 1481 | ||

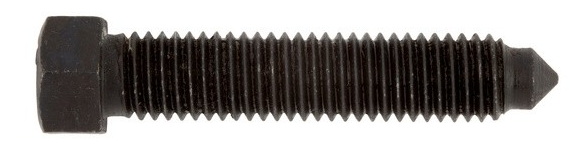

Болт стопорний зі зменшеною шестигранною головкою, з конічним конусоподібним кінцем без різьби, дІаметр від М6 до М30, довжина від 12 до 120 | DIN 564 | |||
Болт з шестигранною головкою (аналог DIN 931), клас точності С, з гайкою, від М6 до М42, L 16-600 | DIN 601 MU | ГОСТ 15589-70 | ISO 4016 | |
Болт мебельний з полукруглою головкою і квадратним підголовком; класс С; діаметр від М5 до М20, довжина від 12 до 260 | DIN 603 | ГОСТ 7801-81, ГОСТ 7802-81 | ISO 8677 | |

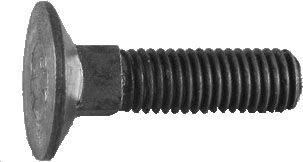

Болт з потайною головкою і виступом (вусом), від М6 до М24, довжина від 20 до 140 | DIN 604 | ГОСТ 7785-81 | ||
Болт з потайною головкою і високим чотирьохгранним підголовком від М6 до М10, довжина від 25 до 100 | DIN 605 | ГОСТ 17673-81 | ||
Болт з полукруглою головкою і виступом (вусом), різьба від М8 до М16, довжина від 16 до 60 | DIN 607 | ГОСТ 7801 | ||
Болт з потайною головкою і низьким квадратним підголовком; діаметр DIN 608 від М8 до М16, довжина від 25 до 80 | DIN 608 | ГОСТ 7786-8 | ||

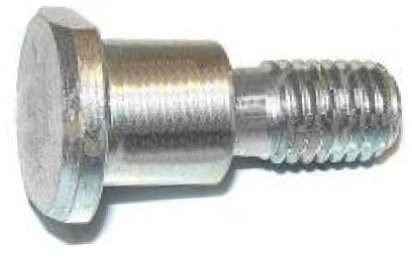

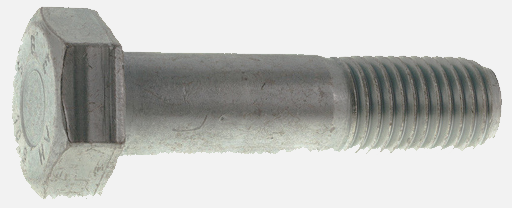

Болт призонний шестигранний з довгою різьбовою цапфою, з дрібною і крупною різьбою | DIN 609 | ГОСТ 7817-80 | ||
Болт призонний з шестигранною головкою і короткою різьбовою цапфою, від М8 до М36, довжина від 25 до 200 | DIN 610 | ГОСТ 7817-80 | ||
Болт анкерний фундаментний, М24 - М100 | DIN 797 | |||
Болт з циліндричною головкою і внутрішнім шестигранником під ключ, повна і неповна різьба; діаметр від 2,5 до М64, довжина від 4 до 600 | DIN 912 | ГОСТ 11738 | ISO 4762 | |
Болт з шестигранною головкою з метричною неповною різьбою, від М1.6 до М160, довжина від 2 до 500 | DIN 931 | ГОСТ 7798-70, ГОСТ 7805 | ISO 4014 | |

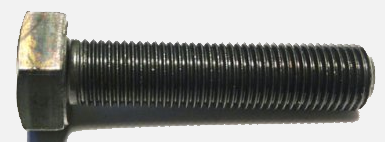

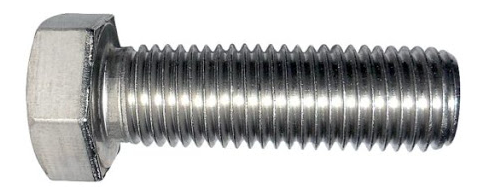

Болт з шестигранною головкою з повною різьбою, метричною дрібною і дуже дрібною, від М4 до М42, довжина від 6 до 240 мм | DIN 933 | ГОСТ 7798-70, ГОСТ 7805 | ISO 4017 | |
Болт з шестигранною головкою, прямой шліц, повна різьба М5, М6, М8, довжина від 8 до 40 мм | DIN 933 | ГОСТ 7798-70, ГОСТ 7805 | ISO 4017 | |
Болт з шестигранною головкою і неповною різьбою, діаметр від М8 до М42, довжина від 30 до 300 | DIN 960 | ISO 8764 | ||
Болт з шестигранною головкою з метричною дрібною і супердрібною різьбою, повна різьба; діаметр від М2 до М16, довжина від 10 до 300 | DIN 961 | ISO 8675 | ||
Болт з головкою і різьбовою цапфою | DIN 1445 | |||
Болт з шестигранною головкою із збільшеним розміром під ключ для високонавантажених реіьбових з'єднань; діаметр від М12 до М36, довжина від 30 до 240 | DIN 6914 | ГОСТ 22353 | ISO 7412 | |

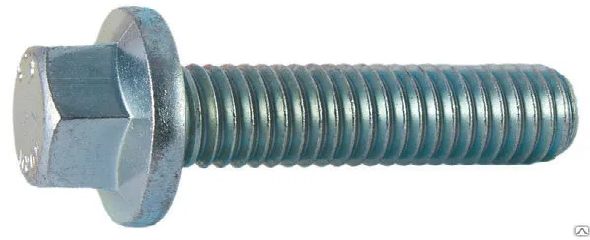

Болт високоміцний з шестигранною головкою і фланцем; діаметр від М6 до М20, довжина від 20 до 120 | DIN 6921 | ISO 8100, ISO 8102 | ||
Болт з трьохгранною головкою і буртиком | DIN 22424 | |||
Гайки | ||||

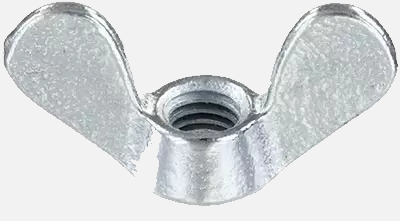

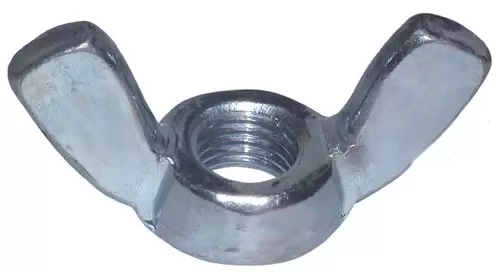

Гайка-баранчик, з округлими пелюстками, німецька форма, діаметр від М4 до М20 | DIN 315 | ГОСТ 3032-76 | ||
Гайка-баранчик, прямокутні пелюстки, американська форма, діаметр від М3 до М20 | DIN 315 | ГОСТ 3032-76 | ||

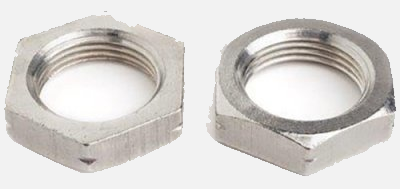

Гайка трубна низька шестигранна з трубною дюймовою різьбою R1/8-R2 | DIN 431 | ГОСТ 15522-70 | ||

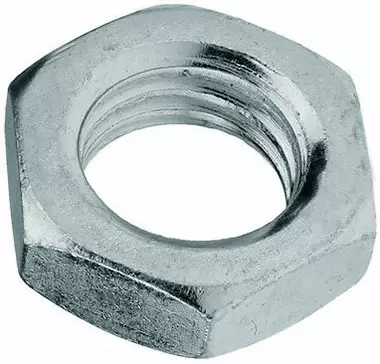

Гайка шестигранна низька, з фаскою, різьблення; діаметр від М1.6 до М48 | DIN 439 | ГОСТ 5916-70 | ISO 4035, ISO 4036, ISO 8675 | |
Гайка з лівою різьбою, шестигранна, низька, з фаскою, діаметр різьби від М6 до М36 | DIN 439 | ISO 4035, ISO 4036, ISO 8675 | ||
Гайка з дрібною різьбою, шестигранна, низька, з фаскою, діаметр різьби від М8х0.75 до М33х2 | DIN 439 | ISO 4035, ISO 4036, ISO 8675 | ||

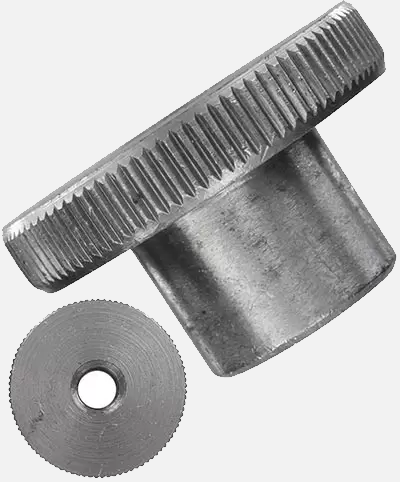

Гайка рифлена (з накаткою), висока, нажимна, М2-М10 | DIN 466 | |||

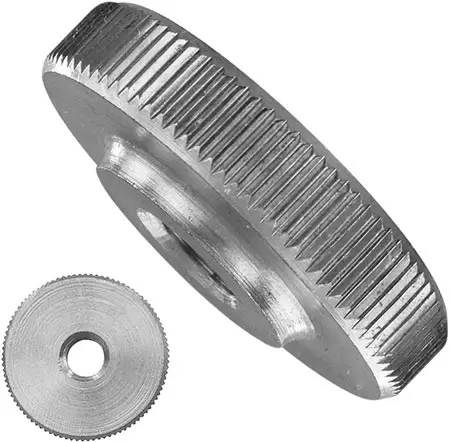

Гайка кругла низька рифлена (з накаткою), М2 - М10 | DIN 467 | |||
Гайка для Т-образних пазів, М5 - М48 | DIN 508 | |||
Гайка кругла шлицева; діаметр від М1.4 до М20 | DIN 546 | ГОСТ 10657-80 | ||

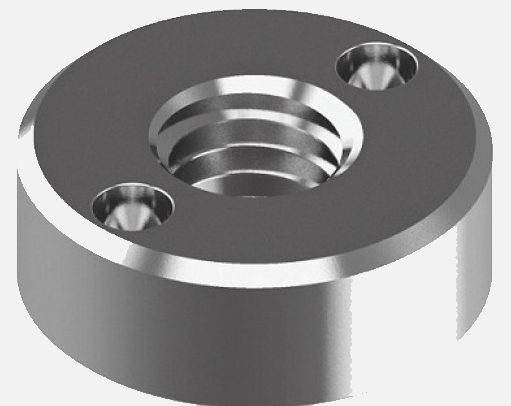

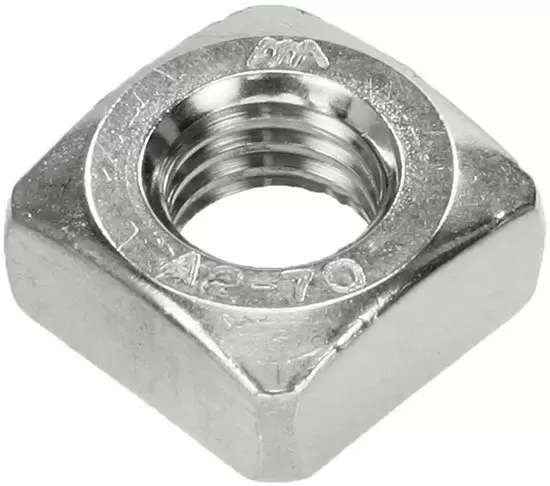

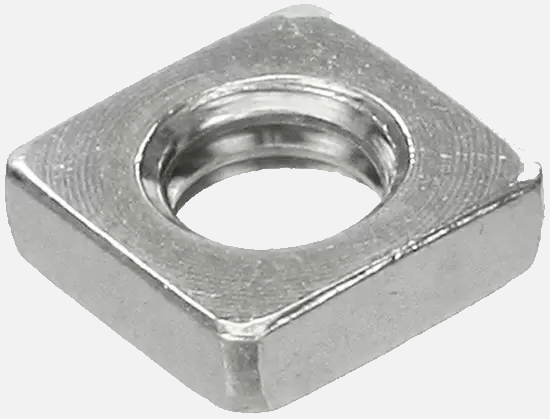

Гайка кругла з двома торцевими отворами, діаметр від М3 до М10 | DIN 547 | ГОСТ 6393-73 | ||
Гайка кругла з радіальними отворами, діаметр від М4 до М10 | DIN 548 | ГОСТ 8381-73 | ||
Гайка шестигранна, (аналог DIN 934), діаметр від М5 до М30 | DIN 555 | ГОСТ 5915-70, ГОСТ 5927-70 | ISO 4034 | |
Гайка квадратна класу С з фаскою від М5 до М16 | DIN 557 | |||
Гайка квадратна низька класу В; від М2 до М10 | DIN 562 | |||
Гайка анкерна квадратна оцинкована для анкерних болтів, М24 - М100 | DIN 798 | |||

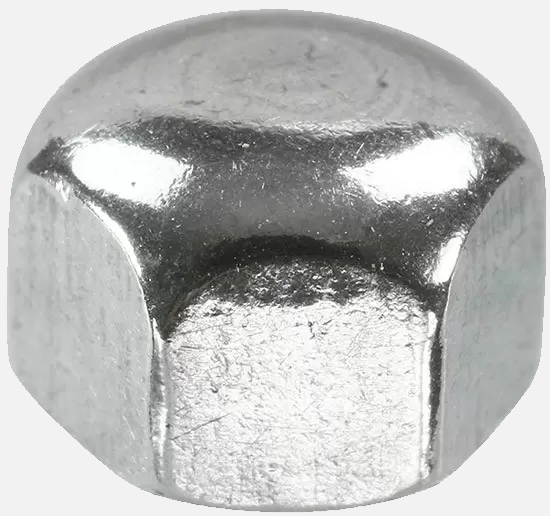

Гайка колпачкова шестигранна глуха низька; від М3 до М48 | DIN 917 | |||
Гайка квадратна приварна від М3 до М16 | DIN 928 | |||
Гайка шестигранна приварна від М3 до М16 | DIN 929 | |||
Гайка шестигранна з крупною різьбою, оцинкована, високоміцна від М1,6 до М140 | DIN 934 | ГОСТ 5915-70, ГОСТ 5927-70 | ISO 4032 | |
Гайка шестигранна з дрібною різьбою, оцинкована, високоміцна від M8х1 до M36х3 | DIN 934 | ГОСТ 5915-70, ГОСТ 5927-70 | ISO 8673 | |
Гайка шестигранна з дрібною різьбою, оцинкована, високоміцна від M5li до M30li | DIN 934 | ГОСТ 5915-70, ГОСТ 5927-70 | ISO 4032 | |

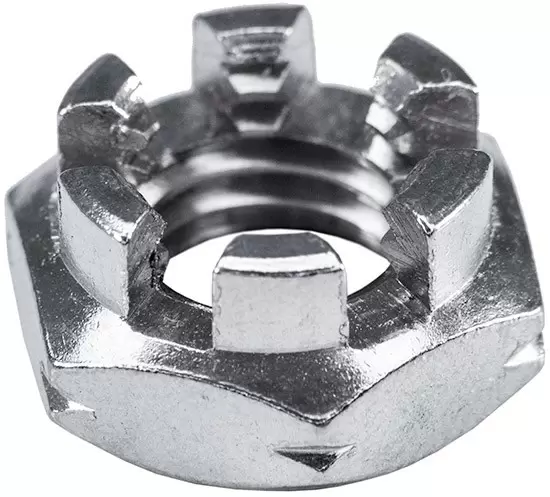

Гайка корончата, до М10 - прорізна, під шплинт шестигранна від М4 до М100 | DIN 935 | ГОСТ 5918-73, ГОСТ 5932-73 | EN ISO 7035 | |
Гайка шестигранна низька від М8 до М64 | DIN 936 | ГОСТ 5916-70 | ISO 4035 | |
Гайка корончата низька, до М10 - прорізна, шестигранна, від М6 до М52 | DIN 937 | ГОСТ 5932-73, ГОСТ 7038 5919-73 | ||
Гайка шестигранна з метричною і дюймовою різьбою | DIN 970 | ISO 4032 | ||
Гайка шестигранна з метричною дрібною різьбою |
DIN 971 |
ISO 8673, ISO 8674 |
||
Гайка корончата низька з крупним і дрібним кроком різьби, діаметр від М8 до DIN 979 ISO 7038 М52 | DIN 979 | ISO 7038 | ||
Гайка шестигранна самоконтряща зі скошеними краями, діаметр від М4 до М36 | DIN 980 | ISO 7042, ISO 10513 | ||

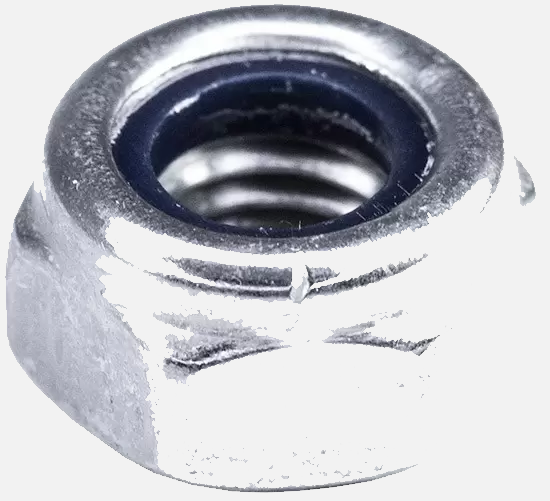

Гайка шестигранна самоконтряща, самостопорна, висока, з неметалевим (нейлоновим) вкладишем, діаметр від М4 до М30 | DIN 982 | ISO 7040, ISO 10512 | ||
Гайка шестигранна самоконтряща, самостопорна,низька, оцинкована, з нейлоновим вкладишем; діаметр від М2,5 до М56 | DIN 985 | ISO 10511 | ||

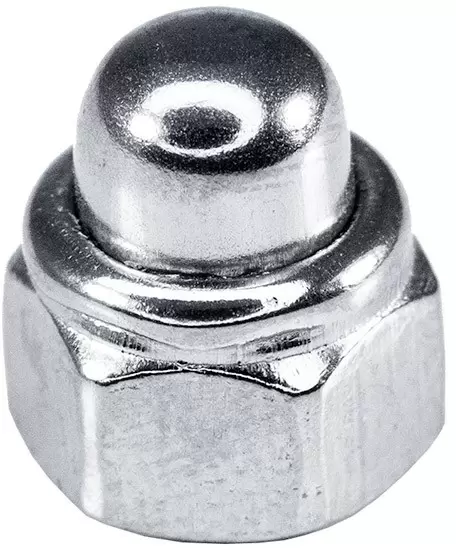

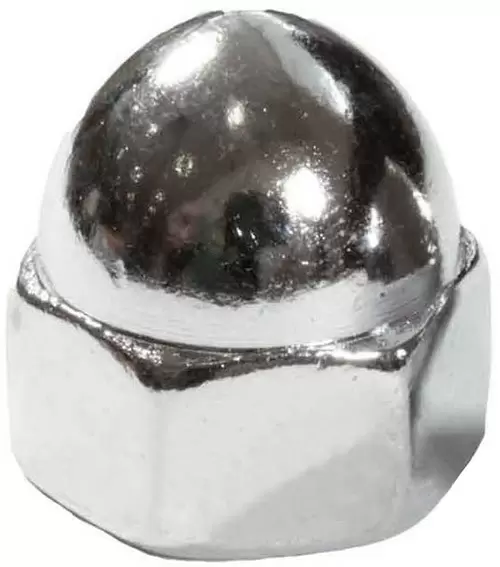

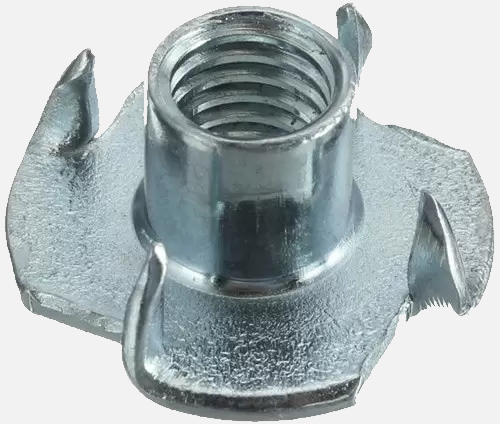

Гайка шестигранна колпачкова самоконтряща, самостопорна, діаметр від М4 до М20 | DIN 986 | |||
Гайка (муфта) стяжна сталева шестигранна, діаметр від М6 до М36 | DIN 1479 | |||
Гайка шестигранна колпачкова високая; діаметр від М3 до М36 | DIN 1587 | ГОСТ 11860-85 | ||
Гайка меблева забивна (врізная), діаметр від М4 до М10, довжина від 6 до 13 мм | DIN 1624 | |||

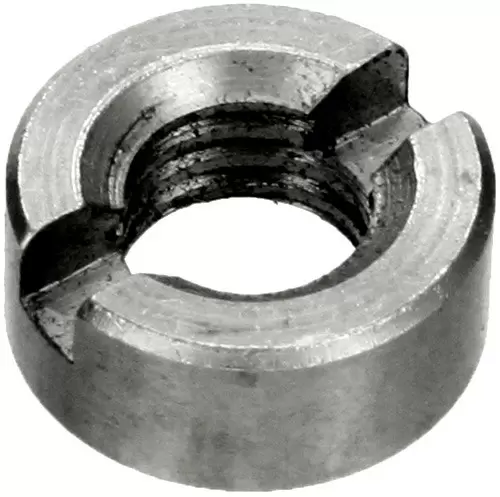

Гайка кругла шліцева (гайка з проріззю), діаметр різьби від М6 до М200 | DIN 1804 | ГОСТ 11871-88 | ||

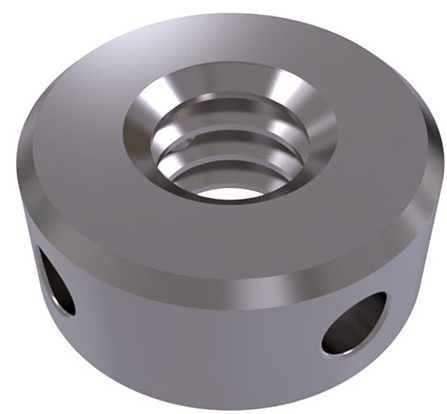

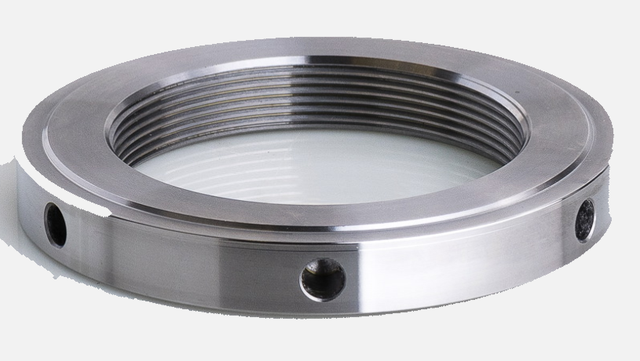

Гайка кругла з радіальними отворами для штифтів, метрична дрібна різьба, від М8х1 до M125х2 | DIN 1816 | ГОСТ 6393-73 | ||
Гайка щестигранна для фланцевих з'єднань, діаметр від М12 до М180 |
DIN 2510-5 DIN 2510-6 |

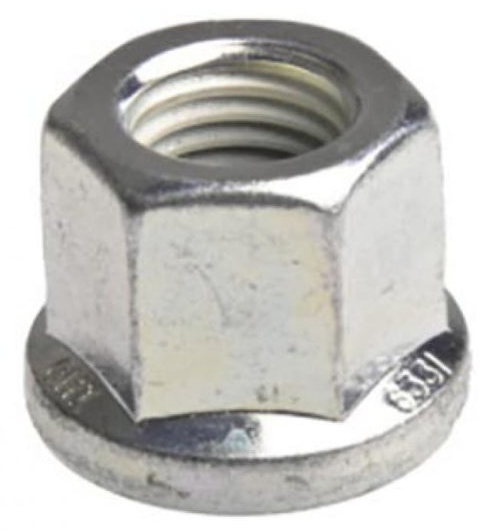

ГОСТ 3070-88 | ||
Гайка шестигранна висока, нержавіюча, з фаскою; діаметр від М3 до M56 | DIN 5587 | |||
Гайка с накаткою, діаметр різьби від М5 до М12 | DIN 6303 | |||
Гайка шестигранна висока, від М6 до М48 | DIN 6330 | ГОСТ 15523 | ||
Гайка шестигранна висока з фланцем, висота = 1,5 діаметра, М6-М48 | DIN 6331 | |||

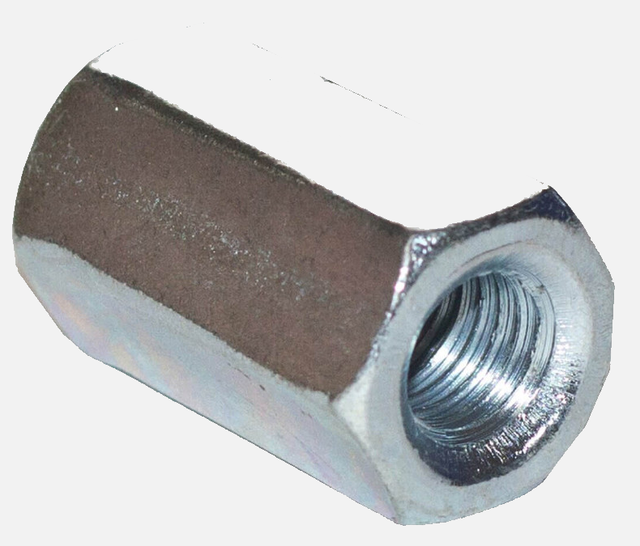

Гайка втулка шестигранна подовжена висота = 3 діаметра, М6 - М20 | DIN 6334 | |||
Гайка шестигранна високоміцна із збільшеним розміром під ключ для важкоконавантажених з'єднань (HV), діаметр від М12 до М36 |
DIN 6915 | ISO 7414 | ||
Гайка шестигранна з фланцем, діаметр від М5 до М20 | DIN 6923 | ISO 4161 | ||
Гайка шестигранна з фланцем контрящим пластиковим вкладишем; діаметр від М4 до М20 | DIN 6926 | ISO 7043, ISO 12125 | ||
Гайка шестигранна з фланцем, самоконтряща, самостопорна, цільнометаллічна; діаметр від М6 до М20 | DIN 6927 | ISO 7044 | ||
Гайка стопорна самоконтряща пружинна, діаметр від М4 до М52 | DIN 7967 | |||
Гайка трьохгранна з буртиком | DIN 22425 | |||
Гайка з кільцем для кришки | DIN 28129 |
