Шайби гровера: принцип роботи та сфери застосування
Шайба-гровер: для чого потрібна і як правильно встановлювати
Різьбові з'єднання можуть відкручуватися під дією вібрації або інших негативних чинників. Якщо вплив тривалий, болти або гайка можуть повністю викрутитися, що призведе до руйнування вузла. Для запобігання цьому були розроблені різні стопорні елементи.
Один із найпростіших і недорогих — шайби пружинні гровера. Розглянемо, як вона працює, які бувають різновиди гроверів і як правильно їх встановлювати.
Особливості форми та принцип роботи гроверів
Шайба виробляється з дроту і може мати квадратний або прямокутний перетин. На відміну від звичайної плоскої замкнутої шайби, гровер має проріз. Завдяки цьому його кінці розведені трохи в різні боки, що створює пружинний ефект у разі спроби їх стиснути. Виготовляють гровера за європейським стандартом DIN 127. Ще бувають деякі різновиди, наприклад DIN 127 A, з вигнутою формою, що збільшує пружинний ефект. Аналог міжнародних стандартів — український ДСТУ 6402. Після виготовлення їх випробовують на стискання для перевірки утворення плоскої поверхні.
Важливо розуміти, як правильно ставити шайби-гровери. Вони розміщуються між головками болтів і матеріалом із відповідною різьбовою частиною або між гайками та стінками матеріалу, у якому просвердлено отвір і вставлено шпильку. Сторона встановлення в допоміжного кріпильного елемента не важлива, оскільки в будь-якому положенні робота буде однаковою.
Принцип роботи шайби-гровера полягає в пружинному ефекті, завдяки чому краї впираються в головку болта або в гайку, а також у матеріал виробу. Завдяки гострим граням створюється фіксація, що не дає змогу з'єднанню розкрутитися у зворотний бік. Гровери можна застосовувати на різьбових з'єднаннях як із лівою, так і з правою різьбою.
Сфери застосування гроверів

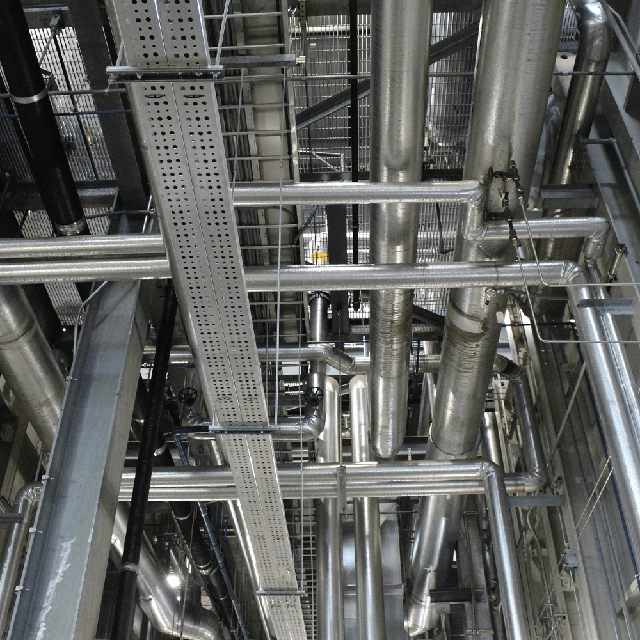

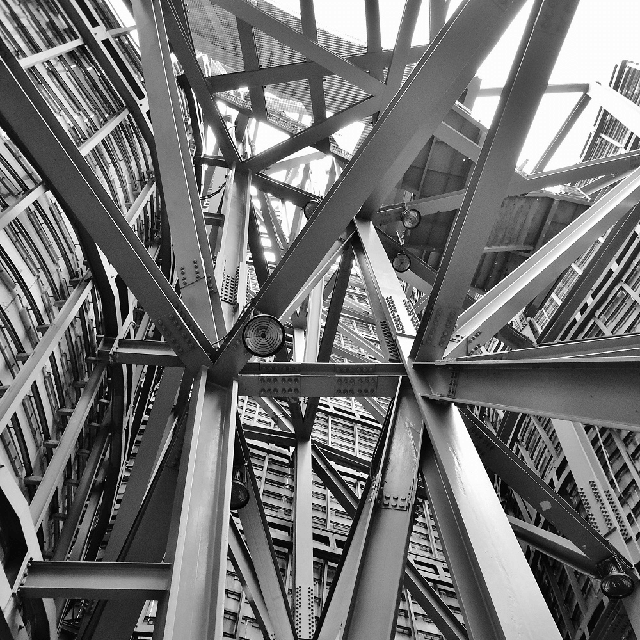

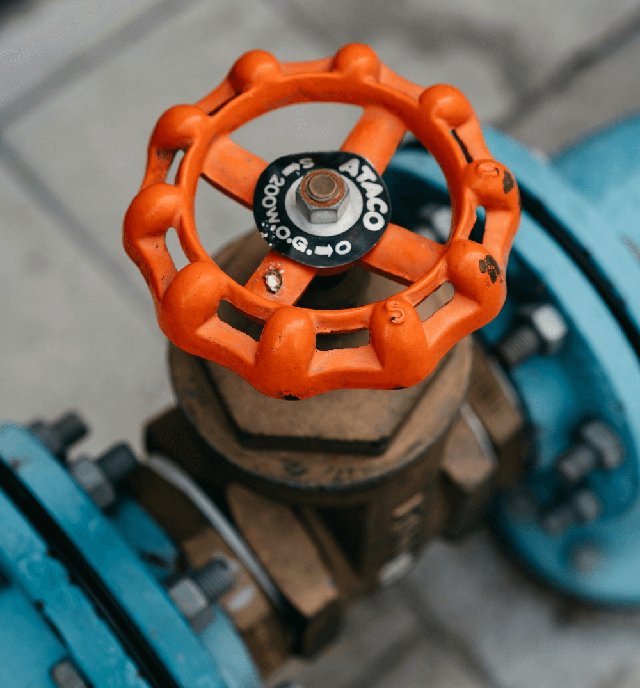

Шайби-гровери застосовуються в автомобілях, верстатах, різних інженерних спорудах, що зазнають механічних навантажень. Їх використовують також у фланцевих з'єднаннях трубопроводів для перекачування води, нафти, газу. Трапляються гровери в побутовій техніці та іншому обладнанні. Добре себе зарекомендували в умовах регулярної вібрації й ударів. Але ще популярні в конструкціях, що зазнають частих перепадів температур. У разі зниження температури метал стискається, а в разі підвищення — розширюється. Термічне звуження й розширення призводить до ослаблення болтових з'єднань, тому обов'язкова підкладка гроверів під гайки.
Різновиди гроверів
Шайби-гровера розрізняються між собою за такими особливостями:
● марка сталі – 3Х13, 70, 65Г;
● тип кромки — притуплена або гостра;
● рівень твердості — від 40 до 50 HRC;
● перетин матеріалу, що позначається на масі, внаслідок чого виходять легкі (Л), нормальні (Н), важкі (Т) та особливо важкі (ОТ) гравера.
Крім вуглецевої сталі, ці допоміжні елементи кріплення виготовляють із латуні, бронзи, алюмінію, міді та легованої сталі (нержавіючої сталі). Така різноманітність дає змогу правильно підібрати шайбу для конкретного з'єднання. Щоб гровер виконував свою функцію, його твердість має відповідати твердості болта та гайки. Інакше м'які краї не зможуть добре врізатися в матеріал, тому стопорний ефект буде слабким, з'єднання поступово розкрутиться. Якщо використовувати шайби підвищеної твердості з м'якшим кріпленням, то стопорний ефект буде достатнім, проте під час викручування болта або гайки їх опорна поверхня сильно дряпатиметься.
Також шайби розрізняються за внутрішнім діаметром, що відповідає перерізу шпильок і болтів. Тут теж важливо правильно вибирати розмір. Занадто маленьку шайбу не вдасться надіти на різьбову частину, а занадто велика слугуватиме за контур головки болта або гайки, що знизить ефект стопоріння.
Переваги та недоліки
Серед плюсів шайби-гровера такі:
● сумісність із різними гвинтами, болтами, гайками завдяки великому діапазону внутрішніх діаметрів;
● невисока собівартість виготовлення, що робить їх дуже доступними;
● швидкість встановлення;
● стійкість до корозії завдяки використанню оцинковування;
● мала вага, що не впливає на загальну масу конструкції навіть у разі численних різьбових з'єднань;
● компактні розміри, що не потребують чималого подовження різьбової частини;
● забезпечення надійної фіксації та можливість повторного використання (за потреби можна розвести кінці шайби, затиснувши їх пасатижами, щоб збільшити пружний ефект).
Недоліків у шайби не багато. Основний — дряпання поверхні кріплення під час розкручування. Ще стопорний ефект нерівномірний — найбільше він проявляється в місці розрізняння країв. Але приваблива ціна робить їх одними з найпоширеніших.
